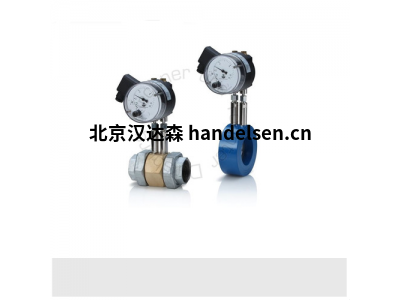

德國Kirchner原廠DDM-DS11型壓差流量計



帶差壓表 DS11

可選最多兩個微動開關

根據 DIN EN 1092-1 安裝在法蘭之間，按照 DIN EN ISO 228 標準安裝在內螺紋和外螺紋之間，或根據 ISO 7-1 安裝管道接頭

一臺設備適用于所有安裝情況和流動方向

適用于液體和氣體

無移動部件，無磨損

校準標準測量范圍或根據客戶規格

測光范圍 1：6

精度 5% 滿量程



應用：

DDM-DS11 計量孔口測量和監測液體的流量。

該設備根據壓差原理工作。

在孔口處，發生壓差，該壓降與通過導管的體積流量成正比。



用戶將孔口安裝在法蘭之間或帶有 Rp 管接頭安裝到導管中。無阻礙的直管長度必須在安裝位置之前為 6 DN，在安裝位置后必須為 4 DN。

DS11 真空計包含一個堅固且簡單的隔膜系統。壓差在膜上產生單邊力，使隔膜系統靠在測量范圍彈簧上移動。安裝在中心位置的挺桿將隔膜系統的運動傳遞到指示器運動和微動開關的啟動元件。由于完全機械功能，無需外部電源。DDM-DS11 的應用是工程和工藝技術，例如監測工廠中的冷卻液流。

顯示壓力表可配備一個或兩個微動開關。



Kirchner und Tochter壓差流量計型號展示：

DDM

DDM-DS11

DDM-EM

DDW-DS31

SMB
