Faulhaber 無刷直流電機代表著在最小的空間內實現最佳性能



品牌介紹

Fritz Faulhaber GmbH & Co. KG（成立于1947年，當時被稱為“Dr. Fritz Faulhaber Feinmechanische Werkstätten”）首先開發了微型電動機的創新技術，該技術在驅動技術成型方面具有決定性意義。這項新開發的技術是鐘形電樞電機。它為FAULHABER提供的大量驅動解決方案奠定了基礎。該電機最重要的元素是由Fritz Faulhaber博士開發的自支撐，無芯斜繞設計，并于1965年注冊了專利。



無刷電機



連續最高性能：福爾哈伯無刷電機

FAULHABER的無刷直流電機代表著在最小的空間內實現最佳性能。它們?cè)谒俣?、扭矩和使用壽命方面具有最高值。它們的噪音和振?dòng)非常低。它們甚至可以處理過載和連續運行。型號范圍從最小的微電機到高效的扁平電機和采用外轉子技術的超強電機。



什么是無刷電機？

這種電機類型的獨特之處在于名稱：它無需刷子即可工作。這意味著它不需要任何滑動觸點，從而確保傳統直流電機（換向）中的電流傳輸。相反，無刷直流電機使用電子換向。



這是通過無刷電機的反向設計實現的。由銅線纏繞的線圈充當定子，而磁鐵充當轉子?？刂齐娮釉O(shè)備引導電流，使線圈產生繞圈傳播的磁場。這種圓周運動使磁轉子旋轉。



無刷電機如何工作？

繞組分為幾個部分，交替通電。它們各自產生磁場。繞組各個部分的電源的精確控制、恒定變化在磁場變化中產生相應的模式。



磁鐵的吸引和排斥以圓形方式“移動”并使轉子運動。對于絕大多數無刷電機，電子傳感器，即所謂的霍爾傳感器，不斷測量轉子的位置角。電機電子設備使用其信號在旋轉過程中在正確的時間打開或關閉電流，或反轉電流的方向。



福爾哈伯的無刷電機是如何設計的？

FAULHABER提供具有四種不同設計原理的無刷電機。兩極和四極無刷電機具有細長的圓柱形。與直流電機類似，繞組在外部，磁鐵在內部，只是它們?cè)跓o(wú)刷變體中執行“反向”功能：繞組 = 定子，磁鐵 = 轉子。



在兩極電機中，轉子由具有北極和南極的單個磁鐵組成。在四極電機中，轉子有兩個交替的北極和南極。



在第三個版本中，B-Flat系列的無刷電機采用扁平多極設計。在該模型中，三個自支撐繞組安裝在圓形定子盤上。轉子由一個也是圓形的磁盤組成。這種獨特的布局可實現極其扁平的設計。



對于BXT系列的外轉子電機，轉子磁鐵位于外部，繞組（在本例中為鐵芯）位于內部。電機有 7 對極，得益于創新的繞組技術，可實現高達 134 mNm 的極高扭矩。扭矩與重量和體積的比率是無與倫比的。



系列型號：

B-MICRO

B

BHX

BX4

BP4

B-FLAT

BXT



福爾哈伯B-MICRO



無刷直流伺服電機 2 極技術，無傳感器

無刷、無傳感器直流伺服電機甚至可以用于空間極其有限的最具挑戰性的應用中。經過多年的開發和微系統技術經驗，F(xiàn)AULHABER成功地將所有組件和模塊的尺寸減小到最小，以便提供可靠的驅動功能，即使是最小的尺寸。無刷直流伺服電機是無傳感器的，并提供匹配的高度緊湊的齒輪箱，以增加輸出扭矩，以及速度控制器。無刷直流伺服電機提供了技術基礎，可以根據個別客戶的要求對項目進行修改。



型號：

0308H003B

0515G006B



福爾哈伯B



無刷直流伺服電機 2 極技術

原裝福爾哈伯無刷直流伺服電機。這些無鐵芯無槽電機專為極具挑戰性的應用領域和環境條件而設計，從太空真空到醫療設備技術。它們精確，使用壽命極長，可靠性高。它們提供多種補充產品，如高分辨率編碼器和精密齒輪箱。為了最大限度地集成和減小尺寸，電機中的標準數字霍爾傳感器可以用可選的模擬（線性）霍爾傳感器代替，這在大多數應用中無需編碼器。



型號：

0620K006B

0824K006B

1028S006B

1218S006B

1226S006B

1628T012B

2036U012B

2444S024B

2057S024BA

2057S012B

2057S024B

4490H024B

4490H024BS



福爾哈伯BHX



無刷直流伺服電機 2 極技術

BHx 系列采用 2 極無刷技術，基于創新和堅固的設計，以緊湊的尺寸提供高功率。這些電機有 2 種不同的版本，以支持各種不同的應用需求：BHT 型號專用于大脈沖循環的高扭矩，BHS 型號專注于連續使用的極高速度。



BHx系列能夠以最小的速度波動驅動可變負載，以保證在恒定速度下平穩運行。此外，它們的低慣性和短響應時間也提供了高動態性。這些特性使BHx系列成為高速運行和快速精確定位的理想選擇，特別是在與集成的高分辨率編碼器結合使用的間歇運行中。BHx系列具有低振動水平和低噪音的特點，可減少應用環境中的疲勞和壓力。它們的高效率最大限度地減少了熱量的產生，并有助于在用作手動工具時提高舒適度。



型號：

1645S024BHS

1660S024BHS

1660S036BHS

1660S048BHS

1660S024BHT

1660S036BHT

1660S048BHT



福爾哈伯BX4



無刷直流伺服電機 4 極技術

從動態啟動/停止操作到速度控制和緊湊安裝空間內的高精度集成位置控制 - 靈活的BX4模塊化系統可以與各種齒輪箱和絲杠附件結合使用，并為各種不同的應用提供定制解決方案。



長使用壽命、高扭矩以及創新和緊湊的設計是該 4 極產品系列的進一步突出特點。



運行平穩、低振動和低噪音意味著這些電機可用于敏感市場，例如醫療技術，以及自動化技術、機器人和機械制造等市場領域。



型號；

2232S006BX4

2232S012BX4

2232S018BX4

2232S024BX4

2232S015BX4

2232S024BX4

2250S012BX4

2250S018BX4

2250S024BX4

3242G012BX4

3242G018BX4

3242G024BX4

3242G036BX4

3242G042BX4

3242G048BX4

3268G018BX4

3268G024BX4

3268G030BX4

3268G036BX4

3268G042BX4

3268G048BX4





福爾哈伯BP4



無刷直流伺服電機 4 極技術

BP4 系列的四極無刷直流伺服電機的特點是扭矩極高，盡管采用緊湊的 22 mm 和 32 mm 直徑設計且重量輕。電機的核心是創新的繞組技術，該技術不僅允許定子中的銅含量非常高，而且還具有很高的電氣和幾何繞組對稱性。



這樣可以最大限度地減少損失并最大限度地提高效率。BP4 系列具有抗過載性，適用于需要盡可能低的總重量和盡可能小的安裝空間的高功率應用，以及動態啟動/停止操作。



型號：

2264W012BP4

2264W024BP4

2264W048BP4

3274G024BP4

3274G012BP4

3274G018BP4

3274G036BP4

3274G048BP4





福爾哈伯B-FLAT



無刷扁平直流微電機和直流減速電機

四極無刷直流伺服電機采用獨特的扁平線圈技術，帶有三個扁平自支撐銅繞組，用于 B-Flat 系列，為空間極其有限的應用中的驅動系統奠定了基礎。憑借其強大的稀土磁鐵，電機可提供 1.5 W 至 9 W 的連續輸出，同時具有最小的慣量。結合極其扁平設計的集成齒輪箱，電機提供了一個非常緊湊的驅動系統，并增加了輸出扭矩。由于驅動器的電子換向，與機械換向電機相比，使用壽命長了許多倍。



型號：

1509T006B

1509T012B

1515U006B 6:1

1515U006B 13:1

1515U006B 39:1

1515U006B 112:1

1515U006B 324:1

2610T006B

2610T012B

2622S006B 8:1

2622S006B 22:1

2622S006B 33:1

2622S006B 112:1

2622S006B 207:1

2622S006B 361:1

2622S006B 814:1

2622S006B 1257:1

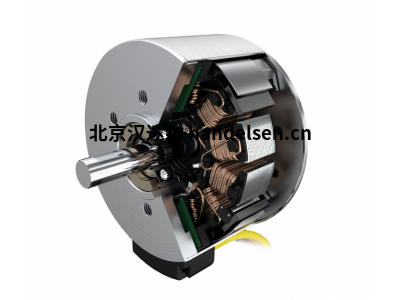

福爾哈伯BXT



采用外轉子技術的無刷扁平電機

BXT 系列外轉子電機樹立了新標準：得益于創新的繞組技術和優化設計，BXT 電機可提供高達 134 mNm 的扭矩。扭矩與重量和尺寸的比率是無與倫比的。轉子上有 14 個高性能稀土磁鐵，定子上有 12 個齒的鐵芯電機長度僅為 14 mm、16 mm 和 21 mm，適用于需要高扭矩短驅動解決方案的應用。結合光學和磁性編碼器、齒輪箱和控制裝置，形成一個緊湊的驅動系統。



型號：

2214S006BXTH

2214S012BXTH

2214S024BXTH

2214S006BXTR

2214S012BXTR

2214S024BXTR

 3216W009BXTH

 3216W012BXTH

3216W024BXTH

3216W009BXTR
