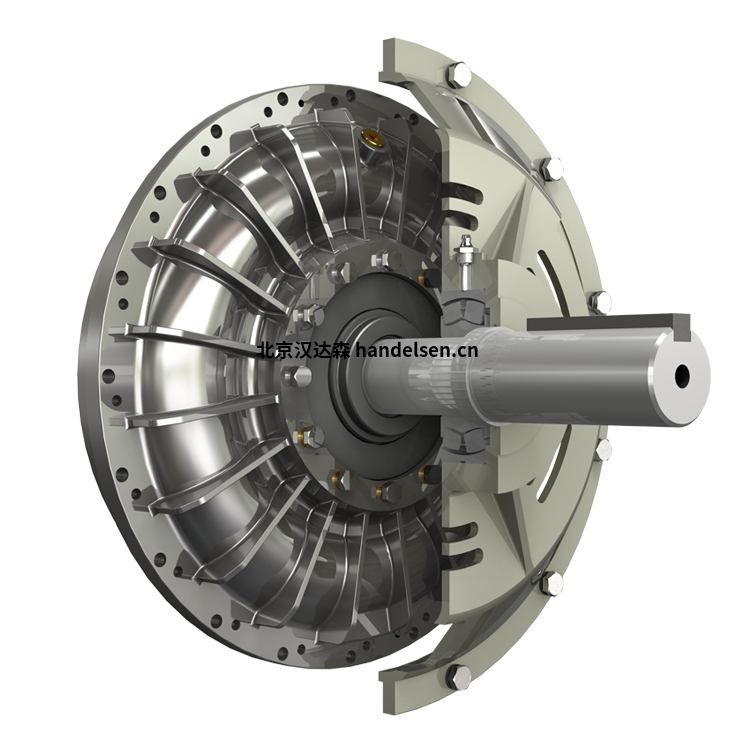

Transfluid液力偶合器 KX系列適用于礦井下使用
產品詳情
采用特殊的油液循環回路設計，用于啟動電動機拖動的大慣量設備。
KX系列液力偶合器中包含兩個腔室，通過勺管相連接。
靜止時（固定） 啟動過程 穩定運轉
由于壓差的原因，油液通過勺管從一個腔室流動到另一個腔室、最后通過外部可調節閥進入液力偶合器主循環圓。
這種液力偶合器具有長的啟動時間、非常低的啟動力矩和電動機啟動電流，非常好的隔離了被驅動設備的慣性的影響。
因液力偶合器的初始充液液位低于旋轉軸心線，故靜止時主循環圓中的油液量遠少于普通型的限矩型液力偶合器。主循環圓中較少的油液量使液力偶合器具有更低的啟動力矩。在電動機啟動過
程中，油液通過勺管從腔室A流動到腔室，然后通過一個外設的可調節閥進入主循環圓。
穩定運轉時，主循環圓內充滿油液，液力偶合器在最小滑差率下運轉。

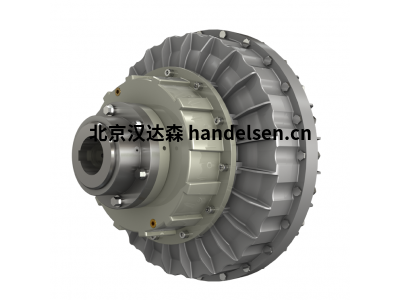

KFBD：恒定填充流體接頭
柴油發動機液壓聯軸器 – 起動機
該KFBD恒系列液力偶合器對所有工業設備由內燃機驅動高達500千瓦的使用。通過流體傳輸動力，它們提高了整體性能并保護驅動和從動機器。
恒定填充流體接頭的優點
當您駕駛 KFBD 恒液聯軸器時，您將受益于這些基本優勢。
1 – 在重啟動期間釋放發動機。
在重啟動和突然的運行負載增加期間，可以防止發動機拖曳。流體聯軸器在平穩地承載負載時只是“滑動”。
2 – 提供平穩驅動
消除了機械連接；功率和扭矩完全通過流體的質量和速度傳遞。結果是平穩、持續的能量流動，減少了沖擊和應變，機械驅動會縮短設備壽命。
3 – 防止沖擊載荷的傳遞
液力偶合器通過消除沖擊載荷并防止它們撞擊固體阻力來保護驅動和從動設備。
4 – 確保阻尼效果
來自發動機的扭轉振動通過液力偶合器得到顯著抑制，從而延長了整個變速箱的使用壽命。
5 – 傳輸完整的輸入扭矩
獲得專利的 Transfluid Circuit 設計提供的輸出扭矩始終等于輸入扭矩。
6 – 高徑向負載能力
KFBD 液力偶合器系列還設計用于需要安裝滑輪的應用，尤其是重型服務。
主要特點
啟動力矩低于電動機額定力矩的50%。
限制啟動力矩也低于電動機額定力矩。
液力偶合器動態平衡。
兩種輸入輸出配置：KXG型帶有齒型聯軸器，KXD型帶有無需維護的膜片式聯軸器。
這兩種設計都允許液力偶合器徑向拆除，無需移動電動機和被驅動設備，更換（或檢修）液力偶合器后無需重新調整同心度。
軸承已加油脂潤滑，并配置雙唇密封保護。
所有旋轉密封和O型圈為氟橡膠材質。
可以加注水或者油（或者乙二醇）。
KX系列液力偶合器采取防塵防爆設計，滿足ATEX標準要求。
可選用鋼制殼體適用于礦井下的使用。
KX系列液力偶合器采用外輪作為主動輪（外輪驅動），僅用于水平安裝使用。
為液力偶合器充液簡單易行，除特殊情況外，試運行后無需更換油液，啟動時間可通過外設可調節閥調整。根據要求，可配置制動盤或制動輪。
KX系列液力偶合器非常適合于大功率、大慣量設備的驅動，典型的應用為磨機和皮帶輸送機等。
常用型號
Transfluid ACZ2941V002
Transfluid ACM2069JA010
Transfluid GA2713D
Transfluid GA102249
Transfluid D80-G70-BT50
Transfluid GA2395QB
Transfluid GUN8002CC
Transfluid GUN8002CD
Transfluid ACZ2558PAB000
Transfluid GATF6089S
Transfluid GUN7182AD
