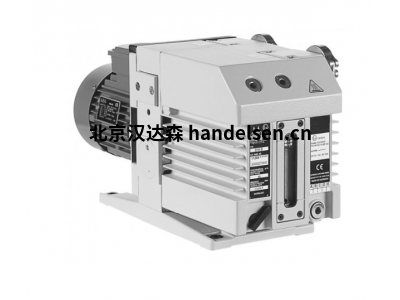

TRIVAC B油封泵



業界公認的雙級旋片泵，采用驅動性能佳且低噪音的設計



Leybold TRIVAC B 雙級油封式旋片泵廣為人知，在真空工程的所有領域都有使用，同樣也適用于工業生產和科研應用。TRIVAC B 泵用于生成粗真空和中真空，或作為泵組中的前級泵與羅茨真空泵或高真空泵一起使用，具有在大氣壓下抽氣的功能。



TRIVAC B 泵擁有出色的真空性能，可提供較低的極限壓力，并利用集成式氣鎮獲得較高的排水汽能力。TRIVAC B 泵的噪音級別低，振動也低，不會在您的工作環境中增加噪音。久經考驗的堅固設計、低熱損耗和風冷式設計，使得 TRIVAC B 泵既便攜又緊湊。我們擁有全套附件和型號，可提供完整的解決方案，滿足您的應用需求。



TRIVAC B 系列有六種不同規格，極限壓力為 10-4 mbar，抽速范圍為 4 m3/h 至 65 m3/h：



TRIVAC D 4/8 B 系列

TRIVAC D 16/25 B 系列

TRIVAC D 40/65 B 系列



特點：



極限壓力低 (10-4 mbar)，即使在 1000 mbar 的壓力下也可連續運行



集成式氣鎮，具有較高的水蒸汽耐受性



通過油壓控制防返油閥，從而降低油回流



內置油泵，用于潤滑、冷卻，在處理含有顆粒的工藝也有很好的幫助



定制的立式或臥式進氣口和排氣口



易于保養；可更換的內部泵體、壓力潤滑的滑動軸承



標準型號通過了 94/9/EG（ATEX Cat 3 內部）認證



設計原理

TRIVAC B 泵運行時將泵油噴入泵腔中，對泵進行密封、潤滑和冷卻。潤滑系統能夠在高進氣壓力（上限為 1000 mbar 絕對壓力）下連續運行。這帶來了從大氣壓力到極限壓力的多用途使用。工藝氣體所攜帶油在油箱中進行分離。



廣泛的附件包括各種類型的排氣過濾器，能夠捕獲細小油霧，然后將其與工藝氣體一起輸送?；赜拖到y(tǒng)選件通過使過濾后的油回流到泵，完善了模塊化 的TRIVAC B 系列。



堅固耐用的設計

TRIVAC B 系列專為延長正常運行時間和提高耐用性而設計。內部泵體由單個部件裝配而成，不含密封部件。這些部件都是帶有標記，以確保輕松地重新裝配部件。



防返油閥

TRIVAC B 泵配有防返油閥，該閥位于泵的進氣口中。該閥由優雅控制，并在泵停止期間快速關閉。這可防止在停泵時真空室中的壓力上升。此外，它還能盡可能地減少油回流到真空室中的情況。



集成式管道冷卻

D16B 至 D65B 型 TRIVAC B 泵具有一個集成式管道冷卻系統，帶有附加的風扇，由電機直接驅動。此功能允許 TRIVAC B 在恒溫下工作，并且具有較高的水蒸汽耐受性。



低噪音水平

TRIVAC B 泵的智能設計充分降低了振動產生的噪音。所有規格均配有低噪音電機，它們通過彈性聯軸器連接到轉子，以避免在工作時使車間產生額外的噪音。



集成式油泵

所有 TRIVAC B 泵均配備集成式油泵，可確保油潤滑不受進氣口壓力的影響。因此，泵能夠在 1000 mbar 的壓力下持續運行。持續潤滑形成了一個有效的大儲油箱，即使油位處于低位，泵也能夠安全運行。



行業應用：



消毒

科研

化學品/制藥

醫療技術

冶金/熱處理

汽車行業

冷卻和空調

分析工程

檢漏

用于高真空泵系統的前級泵

化學和研究實驗室

凍干系統



型號示例：

TRIVAC D 16 B

TRIVAC D 65 B

TRIVAC D 8 B

TRIVAC D 40 B

TRIVAC D 4 B

TRIVAC D 65 B - ATEX

TRIVAC D 25 B - ATEX

TRIVAC D 40 B - ATEX

TRIVAC D 65 BCS

TRIVAC D 8 B - ATEX

TRIVAC D 4 B - ATEX

TRIVAC D 16 BCS

TRIVAC D 40 BCS

TRIVAC D 25 BCS

TRIVAC D 16 B DOT
