關于我們
VACUUMSCHMELZE是磁性材料和解決方案的領先制造商
我們熱情地推進當今和未來的技術。作為可靠的合作伙伴，我們與客戶合作開發應用解決方案，以滿足不斷增長的需求。我們通過突破性的解決方案突破技術界限。使用我們的材料以及我們的精煉解決方案及其特殊的磁性是使客戶的系統更小、更輕、更高效，最后但并非最不重要的一點是，更安全的關鍵。因此，我們?yōu)楣?jié)約資源和保護環境做出了重大貢獻。
電流傳感器

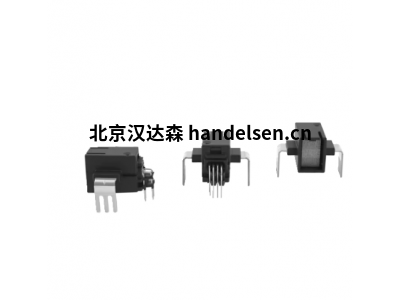

用于智能工業解決方案的開環電流傳感器
新產品線
VAC 繼續開發新的開環傳感器，推出用于工業應用的基于霍爾的開環電流傳感器新產品線。它們非常適合測量 80 A 至 120 A 范圍內的直流、交流和脈沖電流。
好處：
極其緊湊的占地面積和體積
高達 200 kHz （-3 dB） 的出色頻率帶寬
響應時間短，<1.5 μs
在整個溫度范圍內，標稱電流的精度為 2 %
在整個溫度范圍內，標稱電流的線性度為 0.5 %
頻率范圍 DC 至 200 kHz
電氣間隙和爬電距離為 8 mm
最先進的工業大廳 IC
典型應用
變頻驅動器 （VFD）
不間斷電源 （UPS）
電池儲能系統‘
標準產品： 初級標稱電流 初級峰值電流 原型指定
T60404-N4643-P160 80 200 K30716
T60404-N4643-P170 100 250 K30717
T60404-N4643-P180 120 300 K30718
用于汽車應用的開環電流傳感器
VAC 建立了新的開環電流傳感器產品線，具有堅固耐用的、符合汽車標準的霍爾元件，可實現高精度和線性度。它們非常適合測量 300 A 和 600 A 范圍內的直流、交流和脈沖電流。
在開環傳感器中，由電流引起的磁芯氣隙中的磁通量由霍爾探頭測量。它產生與磁通量成比例的輸出電壓。調節電壓代表傳感器的輸出信號。
VAC 建立了新的開環電流傳感器產品線，具有堅固耐用的、符合汽車標準的霍爾元件，可實現高精度和線性度。它們非常適合測量 300 A 和 600 A 范圍內的直流、交流和脈沖電流。
好處：
工作溫度 -40 °C 至 150 °C
寬內開口，用于電纜和矩形母線，直徑約為 ø 16 / 22 mm，或 4 x 21 / 6 x 26 mm
與閉環電流傳感器相比，價格具有吸引力
技術數據：
在整個溫度范圍內，標稱電流的精度為 2 %
在整個溫度范圍內，標稱電流的線性度為 1 %
頻率范圍 DC 至 20 kHz
初級導體和額定電壓高達 1，000 V 的測量電子元件之間的電氣隔離
符合 AEC-Q100 的汽車級霍爾 IC 標準
制造將符合VDA第19卷的“技術清潔度”
典型應用
高壓電動汽車
48 V 電動汽車
混合動力電動汽車
標準產品：
初步零件編號 初級標稱電流 初級峰值電流
K30549 300 425
K30553 600 850
K30554 600 850
K30555 600 850
差分電流傳感器
最高精度，實現最大的電氣安全性
閉環差分電流傳感器，采用VAC發明的磁性探頭，可實現最高精度。VAC 差分電流 （DI） 傳感器涵蓋 30 mA 至數安培的差分電流。
好處：
最大初級電流高達 200 A
帶集成初級導體和初級導體開口的型號
DI 檢測的最高準確度為 <1.5 %
頻率范圍 DC 至 10 kHz
UL 認證符合 UL508
集成電磁干擾屏蔽
+5 V單電源和電壓輸出，可直接連接到A/D轉換器
典型應用：
光伏逆變器
電動汽車充電
變頻器
醫療
技術規格：
標準和法規
我們的傳感器根據IEC 61800-5-1“可調速電力驅動系統”設計。但是，傳感器也符合其他標準的許多聲明，例如EN 50178“用于電力裝置的電子設備”或EN 62109“用于光伏電力系統的功率轉換器的安全性”。此外，我們的標準類型已通過美國保險商實驗室的UL508“工業控制設備”認證。類別是NMTR2（組件 - 電源電路和電機 - 安裝的設備）。VAC 傳感器可在文件 E317483 和 E169721 中找到。
驗證和型式試驗
所有新創建的系列都經過廣泛的型式測試和驗證。型式試驗的標準在我們的數據表標題為“電氣數據：（通過型式試驗調查）”和“常規試驗”下進行了描述。驗證包括潮濕氣候中的放置、潮濕氣候中的交變溫度、快速的溫度變化、重復的開/關循環、正弦振動、連續沖擊、可焊性和耐焊熱測試。
產品：
4645-X150
4646-X911
4646-X921
4646-X931
4646-X932
4647-P980
4647-P981
4647-P982
4647-P983
4647-P984
4647-P985
產品詳情
差分電流傳感器的一個重要安全功能是監測整個系統的接地漏電流。這種系統由光伏模塊或電機與逆變器組合，或電網與電池組合組成。有缺陷的系統可能對人類造成危險或引起火災，因此相應的標準要求逆變器或充電器在對系統或人類造成危險之前與電網斷開連接。
漏電流是無意的，因此對地的故障電流不可控，可能包含直接部分和交變部分，因此需要對AC/DC進行敏感監測。關鍵部件是VAC差分電流傳感器，其測量值作為輸出電壓傳輸并由控制系統進行評估。
通常，應使用帶有AC/DC敏感差分電流傳感器的保護裝置，其中可能發生平坦或脈動直流電，其量永久大于零。其他示例包括電源或不間斷電源。
附加功能：消磁
傳感器將在每次上電時自動執行消磁循環，并在大約 150 毫秒后即可使用。建議在傳感器運行期間定期進行退磁。這將確保消除補償磁芯的任何潛在剩余磁化，并且測量精度和偏移處于最佳范圍內。
要執行消磁循環，請按以下步驟操作：
V裁判必須設置為 0 V，持續 >100 μs;開始內部測試電流生成
一次 V裁判重置為其參考值，將開始消磁
傳感器運行 110 ms 退磁周期
在此期間，輸出設置為 V外< 0.5 V
之后傳感器就可以使用了
內部測試電流生成
只要V裁判設置為 0 V，電流傳感器將產生測試電流，而恒定輸出 V外= 出現 250 mV。此功能可用于驗證傳感器的正確功能。
外部測試電流生成
大多數所示的 N4646 系列傳感器都為外部測試電流生成提供了額外的連接。在傳感器內部，一個單獨的繞組放置在磁性模塊上并饋送到外部。建議施加足夠高的外部電流以驗證功能是否正確，并在必要時驗證預期的關斷閾值。
傳感器型號
可用類型包括直通開口以及用于 PCB 安裝的集成初級導體。這些傳感器設計有兩根或四根導體，用于單相和三相系統。
附加功能退磁、錯誤信號和內部測試可通過輸入和輸出 V 處的定義電平訪問外和 V裁判.
