瑞士Maxon行星齒輪箱GP 134767轉矩可達120 Nm

邱佳悅 QQ：2850590586   手機：13370157291 電話：010-64717020-117 傳真：010-84786709-666 郵件：sales3@handelsen.cn

maxon致力于研發并生產性能強大的電動驅動器。 我們的DC電機品質優異。 符合工程師們毫不妥協的理念，因而被廣泛應用在各種高要求應用場合。 例如美國國家航空火星探測車的驅動力來源就是maxon電機。 此外，還可用在外科手持器械中。 仿真機器人或精密工業設備中也可以找到maxon電機的身影。 甚至是客機、相機鏡頭和心臟泵中。

50多年來，我們一直致力于根據客戶需要提供個性化解決方案、不斷提高品質并堅持創新。 我們的模塊化系統產品不斷擴展，其中包括：

有刷和無刷直流電機

無刷盤式電機

行星齒輪箱、正齒輪箱、特殊齒輪箱

傳感器

伺服放大器、位置控制器

高科技CIM和MIM組件

客戶定制驅動方案

Maxon行星齒輪箱（GP）

maxon行星齒輪箱功率高，但占用的空間?。?轉矩可達120 Nm。

精密斜齒輪和行星齒輪齒輪箱與maxon電機匹配。 齒輪箱在出廠前與目標電機的直接匹配頗有益處。 電機主動輪作為一級減速的輸入齒輪并與電機軸固定連接。

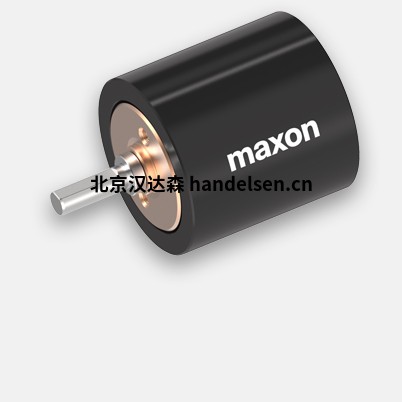

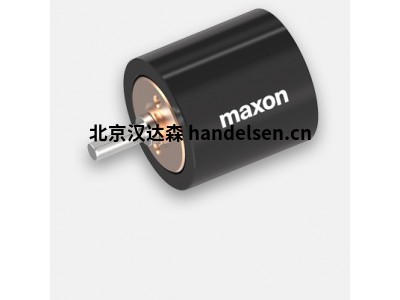

Maxon motor 134767

行星齒輪箱GP 22 B Ø22 mm，0.1 - 0.3 Nm，燒結軸承

一般數據

齒輪箱類型 GP

外徑 22 mm

版本 標準型號

齒輪箱數據

減速比 24 : 1

減速比 1539/65

Max電機軸直徑 2 mm

級數 2

Max連續轉矩 0.15 Nm

瞬時允許輸出轉矩 0.225 Nm

輸出端相對于輸入端的旋轉方向 =

Max效率 81 %

空載下齒輪箱平均背隙 1.6 °

慣量 0.05 gcm²

齒輪箱長度（L1） 19.5 mm

Max連續輸出功率 5.2 W

Max瞬時輸出功率 7.9 W

技術參數

輸出端軸承 燒結軸承

徑向間隙 Max0.06 mm, 6 mm（距離法蘭）

軸向間隙 0.02 - 0.1 mm

Max徑向載荷 12 N, 6 mm（距離法蘭）

Max軸向載荷（動態） 8 N

Max軸向壓配合力 100 N

Max連續輸入轉速 8000 rpm

Max瞬時輸入轉速 8000 rpm

建議溫度范圍 -15...+100 °C

擴展溫度范圍 -30...+100 °C

高溫高壓滅菌次數 0

重量 48 g

型號示例：

Maxon motor 134767

Maxon motor 134768

Maxon motor 134769

Maxon motor 134770

Maxon motor 134771

Maxon motor 134772

Maxon motor 134773

Maxon motor 134774

Maxon motor 134775

Maxon motor 134776

更多產品型號 詳詢北京漢達森
