瑞士Maxon直流無刷電機ECX TORQUE 22 XL ?22 mm可配置電氣接口

邱佳悅 QQ：2850590586   手機：13370157291 電話：010-64717020-117 傳真：010-84786709-666 郵件：sales3@handelsen.cn

maxon致力于研發并生產性能強大的電動驅動器。 我們的DC電機品質優異。 符合工程師們毫不妥協的理念，因而被廣泛應用在各種高要求應用場合。 例如美國國家航空火星探測車的驅動力來源就是maxon電機。 此外，還可用在外科手持器械中。 仿真機器人或精密工業設備中也可以找到maxon電機的身影。 甚至是客機、相機鏡頭和心臟泵中。

50多年來，我們一直致力于根據客戶需要提供個性化解決方案、不斷提高品質并堅持創新。 我們的模塊化系統產品不斷擴展，其中包括：

有刷和無刷直流電機

無刷盤式電機

行星齒輪箱、正齒輪箱、特殊齒輪箱

傳感器

伺服放大器、位置控制器

高科技CIM和MIM組件

客戶定制驅動方案

Maxon無刷DC電機ECX SPEED系列：

無刷ECX電機系列已經過優化，可達到高的轉速（MAX 120000 rpm）并可消毒滅菌達2000次。

無刷ECX TORQUE電機由于采用鐵芯繞組和多極轉子設計，因此具有高的轉矩密度及強大的動態性能。

ECX TORQUE 22 XL可搭配霍爾傳感器、內置編碼器，或選擇無傳感器型號，并可與各種齒輪箱組合使用?？梢耘渲脵C械接口和電氣接口。

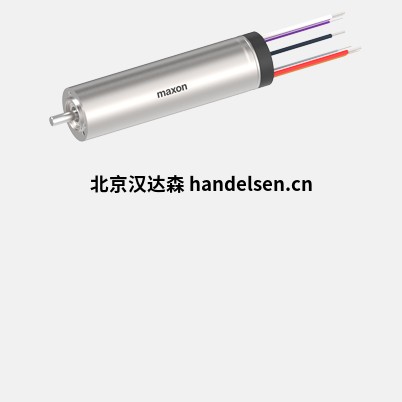

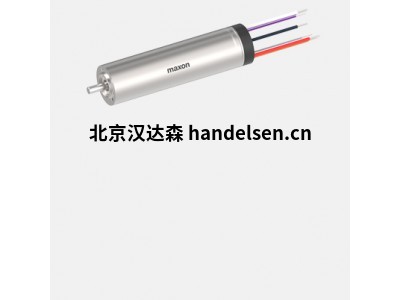

Maxon motor ECX TORQUE 22 XL Ø22 mm

無刷，帶霍爾傳感器

額定電壓值

額定電壓 12 V

空載轉速 6690 rpm

空載電流 224 mA

額定轉速 5610 rpm

額定轉矩 71.6 mNm

額定電流 4.15 A

堵轉轉矩 696 mNm

堵轉電流 41.1 A

Max效率 86 %

特征值

相間電阻 0.292 ?

相間電感 0.162 mH

轉矩常數 17 mNm/A

轉速常數 563 rpm/V

轉速/轉矩斜率 9.7 rpm/mNm

機械時間常數 0.505 ms

轉子慣量 4.97 gcm²

型號示例：

Maxon motor ECX TORQUE 22 XL Ø22 mm，無刷，帶霍爾傳感器

Maxon motor ECX TORQUE 22 XL Ø22 mm，無刷，無傳感器

更多產品型號 詳詢北京漢達森

瑞士Maxon直流無刷電機ECX TORQUE 22 XL Ø22 mm可配置電氣接口
