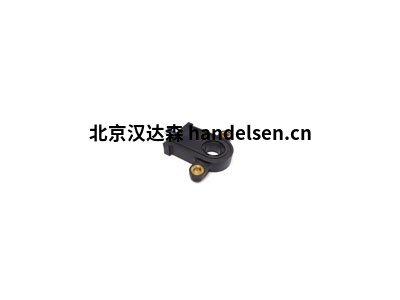

piher角度傳感器PST-360

 piher角度傳感器PST-360

  PST-360 非接觸式位置/角度傳感器將直通軸設計與 360o 絕對位置反饋相結合,封裝非常薄。

  角度傳感器 PST-360 用于測量 30° 和 360° 之間的角度。

PST-360 使用專利的霍爾效應技術,僅使用一個移動部分 (專有環磁鐵) 實現真正的非接觸式直孔軸感

  應。此設計非常堅固,在耐用環磁鐵周圍配備全封裝電子元件。與光學編碼器不同,它對灰塵或污垢沒有敏感性,并且能夠容忍高振動周期,因為環形磁鐵從未接觸過傳感電子元件。該設備是一個真正的絕對傳感器,提供高精度的位置反饋在電源。由于集成冗余,此位置/角度傳感器非常適合用于廣泛的越野、建筑、農業設備逐線引導應用。

祁佳強
QQ:2850590582  點擊這里給我發消息
手機:17744536447
電話:010-64714988-216
傳真:010-64714988-668
郵件:tk7@handelsen.cn
祁佳強郵箱:tk5@handelsen.cn電話:010-64714988-216 祁佳強微信二維碼

  主要功能包括通過孔感應,軸直接通過傳感器,高精度絕對位置反饋超過360°,以及真正的非接觸式傳感元

  件。新的傳感器采用了專有的環形磁鐵,帶有用于傳感器元件的大廳芯片。這種組合不依賴于齒輪或其他旋轉部件,從而最大限度地提高堅固性和傳感精度。專有設計提供流線型傳感器,只有一個移動部分,以及專為惡劣環境設計的電子元件。其結果是極小的包裝中具有成本效益的產品。

  工程師們的體徑只有9.8毫米厚,車身直徑為37毫米,安裝孔間距為50.0毫米,現在他們可以將一個功能齊全的旋轉傳感器直接集成到現有軸上,而無需通過軸傳感設備通常伴隨編碼器或其他的包裝

  問題。這種非常低調的外形很容易適合以前對于預包裝的旋轉傳感器來說過于狹窄的地方。標準型號采用14mm 或 17mm直徑的雙平井設計。PIHER 提供自定義轉子配置,使現有 OEM 軸適應標準 PST-360 傳感器。



  它可以很容易地適應適合海上外側轉向和油門控制,運動和運動設備,風指標,自動化設備和醫療設備。各種流行的交配連接器可作為可選功能。



唐載 3D 模型



在行動中看到它!



  STANDARD SPECIFICATIONS

  • 線性:±1%(

  應要求為0.5%)• 簡單而堅固的磁性設計

  • 角度范圍:可編程從 15o 到 360o

  • 可編程線性傳輸特征(正坡 + 一個負坡度可以相同的轉移特征

  進行編程)= 角度分辨率(取決于電角和旋轉速度)

  - 模擬 + PWM: 最多 12 位

  - 串行協議 (SPI) = CAN SAE J1939: 最多 14 位

  •

  可用多個冗余選項 • 自診斷

  功能 • 旋轉壽命:幾乎無限(取決于應用和安裝

  )• 工作溫度:-40oC 至 +125oC(

  其他應要求) • 過

  壓保護和反向電壓保護 • 電源電壓:5/12/15V

  ±10% (其他應要求) • 密封以進行苛刻的包圍。

  • 自定義布線 + 連接器配置

  APPLICATION EXAMPLES

  • 所有

  應用的樞軸點角度傳感 • 越野/

  公路轉向 •

  踏板位置傳感 • 農業機械液壓提升臂、勺子

  、鉸接/接頭 •

  叉車/

  材料處理 » 工業泵 • 機器人
