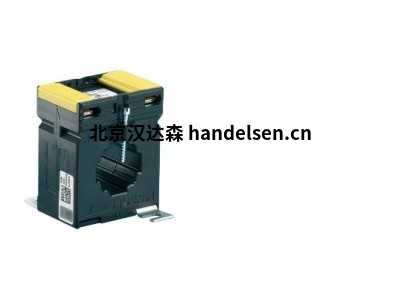

Müller+Ziegler常規變壓器DIW-MU

Müller+Ziegler常規變壓器DIW-MU

電流互感器主要用于不可能或難以直接測量電流的地方。它們是特殊配置

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk7@handelsen.cn

　　將一次電流轉換成(主要)低次級電流并將兩者分離(電偶)的變壓器
漢達森 高偉 手機/微信177*1070*4891

　　洋流。

　　通過核心材料飽和的物理原理，增加了二次電路的高電流保護

　　如果系統故障時產生，則啟用。

　　所連接裝置的準確性和安全性直接取決于所用電流互感器的質量。

　　特別說明

　　額定負載，二次電流

　　對于電流互感器，二次端子上可用的額定負荷在VA中規定。選擇

　　額定負荷由連接的測量裝置及其進料線的消耗量確定。特別是在塞康達里電流為5A和長測量線時，會發生相當大的損失(見第7和8頁)。在這種情況下，電流互感器具有

　　二次電流為1 A為優選。

　　“現場繞組”電流互感器

　　對于插入式電流互感器，CT比越小，通過一次導線，額定負載以VA為單位降低

　　在額定負荷(VA)不變的情況下，可以多次實現較小的CT比。示例：CT，比率為50/5 a，1.5 VA

　　額定負荷-在一次導線穿線5次后，在額定負載結果下，CT的比率為10/5 a。比較

　　對于一次電流互感器，該措施可實現成本節約。

　　二次端子接地漢達森 高偉 手機/微信177*1070*4891

　　根據VDE 0141第5.3.4段，電流和電壓互感器應從測量電壓開始接地

　　≥3.6 kV。如果電壓低(測量電壓≤1.2 kV)，除非變壓器外殼具有以下情況，否則無需接地

　　大型可接近金屬表面。

　　警告：電流互感器可能會在“開路”二次端子處進行危險接觸的電壓。因此，在任何情況下，應避免對變壓器“開路”進行操作。

　　技術條款

　　表征CT的主電流的主要標稱電流值，其尺寸為。

　　表征CT的二次電流的次級標稱電流值，其尺寸為。

　　一次電流和二次電流的額定轉換比。

　　電流互感器的比率在標簽上顯示為未橋接部分。

　　額定負載負載：負載是外部二次電路的阻抗，包括導線。

　　額定負載是確定電流互感器誤差極限的決定性因素。

　　通常，負載表示為其伏安額定值。

　　二次電路的負載阻抗，以歐姆表示，并顯示功率因數。

　　CT精確信息所依據的負荷的標稱負荷值。

　　CT額定值所依據頻率的標稱額定頻率值。

　　電流互感器在規定的測量偏差下的精度等級信息

　　條件在規定的限制范圍內。

　　相移(δ)相位移是二次和一次相移的角度

　　電流。以角度分鐘為單位，如果二次尺寸為正計算

　　去追第一個。漢達森 高偉 手機/微信177*1070*4891

　　電流誤差電流誤差是標稱變速器的偏差乘以二次

　　從一次電流的電流中。實際情況下，電流誤差正計算

　　二次電流值超過標稱值

　　用于 DIN 軌道安裝的模擬測量儀器

　　在分發板上顯示和監控測量的最佳解決方案!

　　這些測量儀器主要用于小型分配板，用于測量和顯示直接和三相電流。

　　此外，還提供用于 DIN 鐵路安裝的伏地儀選擇器開關。

　　外殼寬度僅為 45 mm，且無工具即用附件，保證了無問題安裝

　　精確讀取測量-到最后一個小數點!

　　數字測量儀器，用于顯示各種網絡和工藝變量。

　　這些儀器還具有可配置的限制值，非常適合高精度和避免讀出錯誤至關重要的應用

　　網絡和限制監控

　　緊湊 - 可靠 - 經濟高效!

　　我們的三相網絡監視器不斷檢查電源網絡 3 階段的電壓，以查看超過可配置限值的值。此外，他們監控相序、不對稱、完全相位故障和中性導體斷裂，并相應地切換繼電器。用于簡單監控交流和直流系統電流和電壓值的電子限制繼電器。

　　測量范圍的廣泛選擇!緊湊型外殼，適合 DIN 軌道安裝?？膳渲玫南拗浦怠⑶袚Q延遲和中繼切換狀態(否或 NC 原則)。測試電壓高達 7.2 kV。
