Warex Valve DKZ 103蝶閥用于固體和液體以及氣體介質

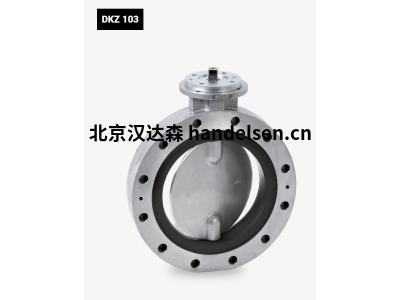

Warex Valve中間法蘭翻板 DKZ 103

Warex Valve蝶閥作為基本元件，帶有自由軸端，用于根據 DIN 或 ANSI 在法蘭之間夾緊。

蝶閥 103 系列是用于法蘭的緊密關閉中間法蘭阻尼器，符合 DIN EN 1092 標準。保證符合 DIN EN 12266 泄漏率 A 的絕對密封性。外殼是一體式的，密封套牢固地硫化到接頭中。Warex Valve蝶閥適用于固體和液體以及氣體介質，溫度范圍為 -40 至 +200 °C。 對于溫度高于 200 °C 的熱氣體，該系列可作為金屬密封版本的節流閥提供。

2、Warex Valve DKZ 103蝶閥特性

免維護設計，無需后續潤滑

具有高自載能力的外殼

中央安裝的導向流阻尼盤，帶有特殊的

軸連接，確保兩個流動方向的絕對密封性

帶有橫向突出和附加密封條的墊片確保

法蘭之間的密封，無需額外的法蘭墊片

提供 -Ex 版本，用于 0/20 區，包括型式檢驗

軸端和閥頭設計用于構建各種驅動選項，接口符合

DIN/ISO 5211 標準

3、DKZ 103蝶閥材料

外殼

硅鋁、鋼、不銹鋼 翻板盤

鑄鋼、不銹鋼、涂層、研磨和拋光

袖口 丁腈橡膠、海帕隆、三元乙丙橡膠、FPM、硅膠等 軸 + 插口 不銹鋼 1.4571 + 1.4057+1.4542

插座

MS、聚四氟乙烯、青銅、聚醚

醚內

酰胺 O 形圈 丁腈橡膠、FPM

4、DKZ 103蝶閥結構

箱

碟片

袖

浪

擋圈

O型圈

中間法蘭/燈籠

球果

油封

O型圈

插頭螺釘

端板

5、DKZ 103蝶閥參數

公稱直徑范圍：DN 50 – DN 1200

工作溫度： – 40°C 至 + 200°C*

壓差：高達 16 巴*

袖帶可更換或牢固硫化
