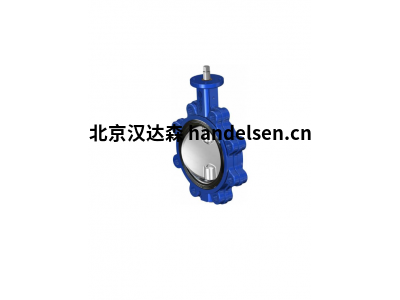

OMAL385蝶閥用于安裝在法蘭之間

蝶閥類別鑄鐵蝶閥用于安裝在法蘭之間，“凸耳”型

二、OMAL385蝶閥用于安裝在法蘭之間特點

OMAL 蝶閥，提供從 DN 40 到 DN 600（凸耳 DN 300）的對圓或凸耳版本，其設計和制造用于所有工業領域的大多數應用。

符合UNI EN593的一般要求面對面，符合 EN 558 系列 20

16 bar 時的密封性符合 EN 12266-1 速率 A

整體式密封（襯里在硬環上硫化），避免流體和閥體之間的任何接觸。

密封設計允許粘附閥體和密封法蘭，無需額外部件。法蘭之間的夾緊不會影響閥門的扭矩。

搭接盤邊緣，可實現更好的密封性、降低扭矩和低襯墊磨損。

支撐軸的襯套。

閥桿和閥盤之間的聯軸器與兩個軸（更好的Kv）進行，無需額外的配件（例如螺釘，螺栓，銷等），以避免任何腐蝕和斷裂的風險。

也便于任何拆卸以進行維護或清潔。

閥頸頂部工作符合EN ISO 5211標準，便于與所有不同類型的執行器連接。

所有組件都經過適當?shù)姆栏g處理。

從 -25°C 到 +160°C;

丁腈橡膠：-10°C 至 +82°C;

丁腈橡膠白色食品：-23°C 至 +82°C;

氫化丁腈橡膠：從-20°C到+120°C•

三、OMAL385蝶閥優勢

1. EN ISO 5211 頂部安裝，易于與各種驅動器耦合。

2. 軸上的三個導向襯套 ，它使軸在主體上對齊，即使在高壓下也能防止振蕩。軸和車身之間的摩擦更少。

3. 剛性環上的硫化襯里 襯里變形小易于組裝/拆卸襯里以進行維護組裝過程中法蘭之間的襯里不會變形 注塑/成型

過程中更高的尺寸精度 4.軸分為 2 件，無固定組件易于組裝/拆卸圓盤以進行維護由于圓盤的中心部分比單軸

閥薄，因此 Kv 更高 5.圓盤圓周的搭接表面更好的密封性和更少的襯里磨損 由于制動盤和襯墊之間的摩擦較小，扭矩

更低 種類繁多的內襯

材料

各種應用可能性

防爆證書

允許在潛在爆炸環境中

安裝 PED證書

符合歐洲壓力設備安全標準

四、OMAL385蝶閥尺寸

五、OMAL385蝶閥材料
