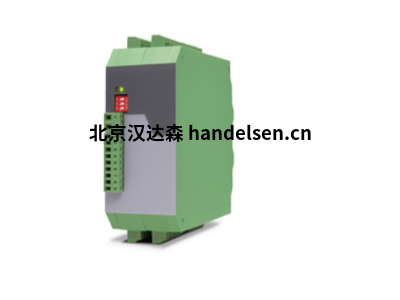

motrona DS240 - 246系列安全繼電器
在機械制造領域，我們面向未來的硬件和軟件開發使我們成為工業自動化和驅動技術中復雜應用的合格合作伙伴。我們是一系列獨特的電子測量設備、信號轉換器以及過程和運動控制器的制造商。40年的市場經驗使我們成為可靠的專家，為您的項目開發和問題解決方案提供專業支持。
速度、旋轉方向、靜止和位置的安全監控
速度監控器通過 SIL3/PLe 和 SIL2/永久水平認證
我們的安全繼電器用于現代工廠和機械工程，以保護人員和機器。它們可以靈活地用作速度、方向、靜止和位置監視器。
DIN 61508 和 EN ISO 13849 等標準對安全標準提出了更高的要求。因此，我們的 DS 系列速度監控器已通過 SIL3/PLe 和 SIL2/PD 認證。因此，它們通過監控速度、運動和定位來保證最高水平的可靠性和安全性。此外，帶模擬輸出的安全繼電器提供額外的反饋，可用于控制目的。
所有 motrona 安全繼電器和速度監控器都設計為易于安裝在控制柜中。
DS240： 經過認證的安全監視器，帶正余弦編碼器和信號分配器
DS240 - 246系列器件設計用于連接SIL3/PLe認證的正弦余弦編碼器或傳感器。DS240配有繼電器、4個晶體管輸出、模擬輸出和信號分配器。DS246是沒有信號分配器的替代版本。
DS240 - 246 系列技術參數
SIL3 和產品認證
安全功能等同于 EN 61800-5-2
（SS1、SS2、特種安全、高級安全、高級安全數據表、標準安全數據表、安全數據表、軟件手冊、供應鏈管理、短信）
2 個編碼器輸入，格式為“正弦+”、“正弦+”、“余弦+”-[1 對數]
2 個脈沖或控制輸入，格式為 A、B、90°
[HTL / PNP]（用于旋轉編碼器、接近開關或命令）
輸入頻率高達 500 kHz
強制引導冗余輸出繼電器 （NO）
4 個具有推挽特性的控制輸出，短路保護，
[HTL]，每個輸出為反向和冗余
安全相關的 14 位模擬輸出，用于 4 ...20 mA（可擴展）
帶信號分配器
電源 18 ...30 伏
用于 35 mm 安裝頂帽導軌
的緊湊型外殼（根據 EN 60715 標準）
通過操作員軟件或插入式顯示器和
編程單元 BG230（附件）通過 USB 端口進行設置
DS230系列 性能與DS240相同，但輸入配置不同。
經過認證的安全監視器，具有多功能輸入功能，適用于 HTL、RS422、正余弦傳感器和信號分配器
DS230適合將增量式傳感器與RS422輸出（差分信號A、/A、B、/B）、單軌HTL編碼器和正弦-余弦編碼器連接。它配有一個繼電器，4個晶體管輸出，一個模擬輸出和一個信號分配器。DS236是無信號分配器的替代版本。
DS230系列技術參數
SIL3 和產品認證
安全功能等同于 EN 61800-5-2
（SS1、SS2、特種安全、高級安全、高級安全數據表、標準安全數據表、安全數據表、軟件手冊、供應鏈管理、短信）
2 個編碼器輸入，格式為“正弦+”、“正弦+”、“二氧化碳-”[1 對數]
2 個脈沖輸入，格式為 A、/A、B、/B [RS422]
2 個脈沖或控制輸入，格式為 A、B、90° [HTL / PNP]
（用于旋轉編碼器、接近開關或命令）
輸入頻率高達 500 kHz
強制引導冗余輸出繼電器 （NO）
4 個具有推挽特性的控制輸出，短路保護，
[HTL]，每個輸出為反向和冗余
安全相關的 14 位模擬輸出，用于 4 ...20 mA（可擴展）
帶信號分配器
電源 18 ...30 伏
緊湊型外殼，用于 35 mm 安裝頂帽導軌
（根據 EN 60715 標準）
通過操作員軟件或插入式顯示器和
編程單元 BG230（附件）通過 USB 端口進行設置
DS260系列： 用于增量式編碼器/傳感器的安全速度監控器
DS260與經過 SIL3/PLe 認證的傳感器結合使用時，可實現高達 SIL3/PLe 的特性。速度監控器配有一個增量輸入（HTL差分，HTL單端，RS422），一個信號分配器，并具有電纜斷裂監控功能。
技術參數
SIL3 和 PLe 認證（取決于所使用的編碼器/傳感器配置）
安全功能等同于 EN 61800-5-2
（SS1、SS2、特種安全、高級安全、高級安全數據表、標準安全數據表、安全數據表、軟件手冊、供應鏈管理、短信）
1 個增量編碼器輸入，格式為 A、/A、B、/B、Z、/Z
[HTL 差異，RS422]
8 個控制輸入 [高速負載 /功率輸出/ PNP]
輸入頻率高達 500 kHz
2 繼電器輸出 5...250 伏交流/直流電（常開）
4 x 2 控制輸出，具有推挽特性、短路保護、
[HTL]、反價或等效冗余或簡單使用
安全相關的 14 位模擬輸出，用于 4 ...20 mA（可擴展）
信號分配器
電源 18 ...30 伏
傳感器信號的線監控
用于 35 mm 安裝頂帽導軌
的緊湊型外殼（根據 EN 60715 標準）
USB接口與用戶界面OS6.0相結合，用于安全速度監控器的參數化
BG200 操作面板，便于參數化和顯示（可選
