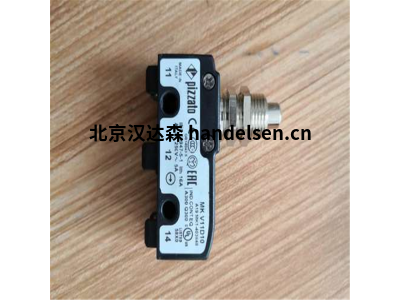

PIZZATO安全開關FG60PD1E0ZF20型工作原理

開關是指一個可以使電路開路、使電流中斷或使其流到其他電路的電子元件。開關的原理是接點的“閉合”（closed）表示電子接點導通，允許電流流過；“開路”（open）表示電子接點不導通形成開路，不允許電流流過。



PIZZATO高壓負荷開關主要有6種。

　?、俟腆w產氣式高壓負荷開關：利用開斷電弧本身的能量使弧室的產氣材料產生氣體來吹滅電弧，其結構較為簡單，適用于35千伏及以下的產品。

　?、趬簹馐礁邏贺?fù)荷開關：利用開斷過程中活塞的壓氣吹滅電弧，其結構也較為簡單，適用于35千伏及以下產品。

　?、蹓嚎s空氣式高壓負荷開關：利用壓縮空氣吹滅電弧，能開斷較大的電流，其結構較為復雜，適用于60千伏及以上的產品。

　?、躍F6式高壓負荷開關:利用SF6氣體滅弧，其開斷電流大，開斷電容電流性能好，但結構較為復雜，適用于35千伏及以上產品。

　?、萦徒礁邏贺?fù)荷開關：利用電弧本身能量使電弧周?chē)挠头纸鈿饣⒗鋮s熄滅電弧，其結構較為簡單，但重量大，適用于35千伏及以下的戶外產品。

　?、拚婵帐礁邏贺?fù)荷開關：利用真空介質滅弧，電壽命長，相對價格較高，適用于220千伏及以下的產品。

　　
     工作原理

　　高壓負荷開關的工作原理與斷路器相似。一般裝有簡單的滅弧裝置，但其結構比較簡單。圖為一種壓氣式高壓負荷開關，其工作過程是：分閘時，在分閘彈簧的作用下，主軸順時針旋轉，一方面通過曲柄滑塊機構使活塞向上移動，將氣體壓縮；另一方面通過兩套四連桿機構組成的傳動系統，使主閘刀先打開，然后推動滅弧閘刀使弧觸頭打開，氣缸中的壓縮空氣通過噴口吹滅電弧。合閘時，通過主軸及傳動系統，使主閘刀和滅弧閘刀同時順時針旋轉，弧觸頭先閉合；主軸繼續轉動，使主觸頭隨后閉合。在合閘過程中，分閘彈簧同時貯能。由于負荷開關不能開斷短路電流，故常與限流式高壓熔斷器組合在一起使用，利用限流熔斷器的限流功能，不僅完成開斷電路的任務并且可顯著減輕短路電流所引起的熱和電動力的作用。

　　低壓負荷開關

　　低壓負荷開關又稱開關熔斷器組。適于交流工頻電路中，以手動不頻繁地通斷有載電路；也可用于線路的過載與短路保護。通斷電路由觸刀完成，過載與短路保護由熔斷器完成。20世紀70年代以前所用的膠蓋刀開關和鐵殼開關均屬于低壓負荷開關。小容量的低壓負荷開關觸頭分合速度與手柄操作速度有關。容量較大的低壓負荷開關操作機構采用彈簧儲能動作原理，分合速度與手柄操作的速度快慢無關，結構較簡單，并附有可靠的機械聯鎖裝置，蓋子打開后開關不能合閘及開關合閘后蓋子不能打開，可保證工作安全。







部分型號：

PIZZATO開關：FD535-1，F(xiàn)R520，NG2D1D411A-F30，F(xiàn)M501，F(xiàn)R1430-A，F(xiàn)D1884，PX10311-M2，NAB022KP-SMKR18，，VFB502-G

PIZZATO安全開關：FG60PD1E0ZF20

PIZZATO行程開關：L13 FD1-124183 FD993

PIZZATO傳感器：FR992-D1，VF KEYD7，

PIZZATO急停拉鉤：VFAF-TR5，VFAF-MR5，VFAF-ME80

PIZZATO安全門鎖：FS 2996D0024，F(xiàn)G60AD1DOZ
PIZZATO安全開關FG60PD1E0ZF20型工作原理
