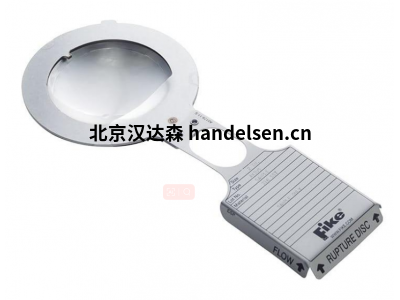

Fike RD520 AXIUS?反向作用爆破片用于最具挑戰性的工業泄壓應用

RD520 AXIUS是一種反作用刻痕破裂盤，適用于用于挑戰性的工業泄壓應用。

利用Fike的G2制造技術爆破片是預先設計的，將提供高度準確的以及可靠的過壓保護。

2、Fike RD520 AXIUS®反向作用爆破片技術參數

尺寸：                           0.75–12英寸                                              DN20–DN300

圓盤材料：316/316L不銹鋼，哈氏合金®C276，鉻鎳鐵合金®625   1.4401/1.4404，2.4819，2.4856

爆裂壓力范圍：                   7–600 psig                                         0.48–41.37 barg

標準應用的運行比率                95%                                             用于CE或KOSHA應用<2.76巴=95%>2.76巴=100%

標準制造范圍                          零                                                       N/A

KRG / KRL / KRGL & MNFA(1)                               KRG = 0.45 / KRL= 1.25 / KRGL = 0.45

循環/脈沖                                                              負載將根據循環條件實現多達100000次循環

真空阻力                                                                          滿

背壓                                                                       爆破壓力的125%（2）

工藝介質                                                                氣體/蒸汽、液體和兩相

碎片化                                                                          非碎片化

3、RD520 AXIUS支架：XL/XLO

“G插入”型爆破片支架配有預組裝方法，因此可以將爆破片安裝在工作臺上

或者一些其他方便的位置。一旦閥盤就位，就可以將裝置組裝并安裝到生產線上，從而最大限度地減少

破裂盤損壞的可能性。

Fike提供兩種類型的可預訂持有者，“TQ+”和“TQ”。TQ+和TQ支架設計的目的是允許破裂

安裝爆破片，然后將其“扭轉”至建議的靜態載荷水平，確保在裝配這可以在工作臺上進行，而不是在條件可能不太理想的現場進行，大大減少了

組裝錯誤的可能性。

一旦組裝在一起，就可以將爆破片組件運送到現場位置，并安裝在配對法蘭之間

施加的額外扭矩負載。TQ+和TQ組件也可以被移除，

在不影響光盤性能的情況下，在日常維護計劃和工廠檢修期間進行檢查和更換

光盤沒有被移除。

TQ+型支架的設計能夠安裝在多種國際法蘭額定配置中。TQ+可以是

用于以下爆破片型號：RD320、RD520 AXIUS、SRL、SRX和Poly SD
