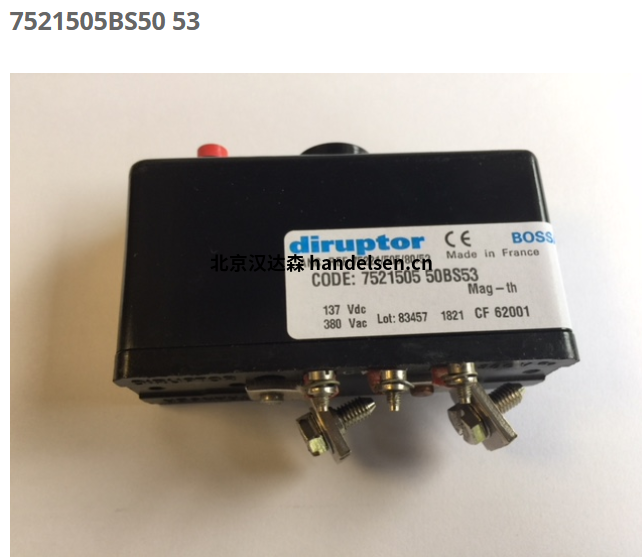

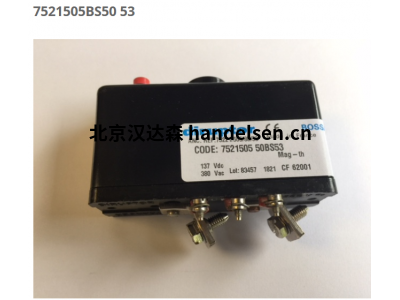

DIRUPTOR黃色系列斷路器

一、DIRUPTOR黃色系列斷路器概述

這種“超級"單極斷路器符合 EN 60934 標準，僅針對 BS 曲線符合 CF 62001 標準（鐵路機車車輛）。尺寸范圍從 2 安培到 100 安培不等。用于直流電 （DC）（根據型號高達 150 伏）也用于交流電 （AC）（高達 400 伏 50/60 赫茲）。

提供熱曲線和磁熱曲線。

不同的安裝和固定可能性

二、DIRUPTOR黃色系列斷路器技術特點

極數 ： 1 極

控制系統 ：帶或不帶行程按鈕“關閉"

安裝 ：

插入式（限制 20A）

齊平安裝，正面有 2 個螺釘 齊平安裝的螺紋環，用于安裝在正面

卡扣在 DIN 非對稱導軌上 推推式螺紋環，用于安裝在正面

無需固定

卡在 DIN 對稱導軌

上 用于印刷電路的插入式底座

連接 ：

齊平安裝型號

60°端子，平行波浪墊圈開槽H型螺釘M5

端子60°，帶夾具的螺釘（范圍7500）

卡入 DIN 導軌模型

扁平端子，帶夾子的螺釘（In _ 20A）

扁平端子，帶夾子的螺釘

插件

針 Ø 8.8 中心距 30 mm

曲線 + RAED 電流 ： 熱 ： 2 – 100 A 熱磁 ：

2 – 70 A

三、選項

磁力釋放

的特殊調節 轉換輔助觸點 電源觸點

與分流

U.L 1077 一起交付。

強化熱帶化

僅“全有或全無"

磁釋放 單獨檢查（附測試報告）

溫度等級變化（在 60° C 下調整）額定電流標記在底座上（在用于調節的螺釘旁邊）在按鈕上標記的額定電流“ON"，頂部或底部

一極額定直流 最大 72 V 直流（90V 測試）

230 V 交流或多極 400 V 交流

單極額定 110 V DC 最大標稱（137V 測試）230 V AC 或多極 400 V AC
