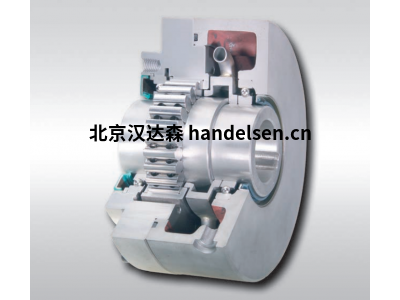

整體單向離合器FKH系列



螺栓連接，液壓非接觸時楔塊制動，適用于多驅動場合



應用于:

超越離合器在高速運轉時，空轉模式和驅動模式的速度是相同或相似的。



特點

帶液壓非接觸式根塊制動的Fkh整體單向離合器主要應用于驅動速度相同或相近的雙驅動或多驅動的場合，例如透平機。

Fkh整體單向離合器自帶軸承和密封。供貨時，離合器內部已經注有潤滑油，可以隨時使用。

額定扭矩可達14 000 Nm.

內孔直徑可達95 mm。



應用范例

如下是兩個整體離合器FKh 28 ATR在通風設備中用作超越離合器。風扇即可以被電機驅動，也可以被發動機驅動。無論轉向如何變化，在扇頁和驅動之間的兩個整體離合器可以自動的耦合或脫開，使得不驅動的一方不會有扭矩輸出。當驅動速度相同或相近時，帶液壓非接觸式楔塊制動的整體單向離合器無疑是最適合的。



單向離合器型號：   類型：

FKh 24                  ATR

FKh 28                  ATR

FKh 94                  ATR

FKh 106                ATR

FKh 148                ATR

FKh 2.53               ATR



安裝說明

客戶可通過直徑R定位，并通過側面的螺紋孔連接。

必須本著外環超越的原則進行安裝。

訂貨示例



單向離合器型號FKh 28，液壓非接觸式，內孔直徑45毫米:

FKh 28 ATR,d = 45 mm

和內孔配合軸的公差要求為ISO h6或i6。和訂貨時，請指定沿X方向看時外環的空轉方直徑R配合的公差要求為ISO H7或J7。向:

。逆時針或

。順時針
