德國RINGSPANN 整體單向離合器FB系列，額定扭矩可達160 000 Nm



關于我們



德國RINGSPANN集團是一家跨國企業，始建于1944年，總部設立在德國法蘭克福，主要經營產品包括: 德國RINGSPANN單向離合器-單向軸承-逆止器、扭矩限制器、脹緊套、縮緊盤、制動器、聯軸器和德國RINGSPANN集團。



作為動力傳動和精密夾具領域的企業，德國RINGSPANN集團以其簡潔的設計，出眾的產品質量和性能成為眾多國際品牌長期供應商,如SEW減速機逆止器-超越離合器，F(xiàn)LENDER弗蘭德減速機逆止器-超越離合器，SUMITOMO住友減速機逆止器-超越離合器，NORD諾德減速機逆止器。



50多年在德國RINGSPANN單向離合器-單向軸承-逆上器，聯軸器，工業圓盤制動器和縮緊盤領域的研發和生產經驗使RINGSPANN。德國Ringspann公司的主要產品: 單向離合器有逆上器,超越離合器,定位離合器,箱體式單向離合器,單向離合器元素;Ringspann制動裝置有手動工業圓盤剎車,氣動剎車,液壓剎車及彈管式剎車。





整體單向離合器FB



螺栓連接，楔塊制動，4種結構形式



應用于:

逆止器

超越離合器

定位離合器



特點

整體單向離合器FB是自帶軸承，密封的楔塊制動單向離合器。單向離合器中已經加注了油，可直接進行裝配。

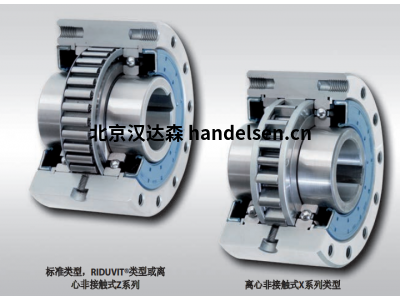

除了標準結構形式以外，還提供另外3種結構形式用于提高使用壽命和定位準確性。

額定扭矩可達160 000 Nm

內孔直徑可達300 mm。更多標準的內徑尺寸可能會臨時通知。



應用范例

如下是兩個整體單向離合器FB 82 SFT作為超越離合器用于寬帶軋機中驅動切邊機。切割開始端時，由切邊機的驅動裝置驅動切割滾輪。這時兩個單向離合器同步運行。一旦鋼板帶接觸到下一對滾筒時，這個滾筒將以更高的轉速繼續拉動傳送帶，這時，內環轉速超過了切邊機驅動裝置的轉速。單向離合器空轉運行。RIDUVIT@涂層使單 向離合器使用壽命更長。



安裝說明

客戶可通過外直徑D定位，并通過側面的螺紋孔連接。

和內孔配合軸的公差要求為ISO h6或6。和直徑D配合的公差要求為ISO H7或J7。



訂貨示例

單向離合器型號FB 72，離心非接觸式Z系列，內徑為40毫米:

FB 72 LZ,d = 40 mm訂購尺寸為FB 340和FB 440的單向離合器時 ，請附加說明內環的空轉方向，即我們從X方向看時內環的空轉方向:

逆時針或

順時針



單向離合器型號：

FB 24

FB 29

FB 37

FB 44

FB 57

FB 72

FB 82

FB 107

FB 127

FB 140

FB 200

FB 270

FB 340

FB 440
