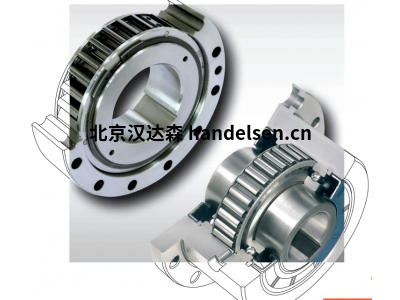

德國RINGSPANN 單向離合器，空轉運行時中斷外環和內環之間的扭矩傳遞



關于我們



德國RINGSPANN集團是一家跨國企業，始建于1944年，總部設立在德國法蘭克福，主要經營產品包括: 德國RINGSPANN單向離合器-單向軸承-逆止器、扭矩限制器、脹緊套、縮緊盤、制動器、聯軸器和德國RINGSPANN集團。



作為動力傳動和精密夾具領域的企業，德國RINGSPANN集團以其簡潔的設計，出眾的產品質量和性能成為眾多國際品牌長期供應商,如SEW減速機逆止器-超越離合器，F(xiàn)LENDER弗蘭德減速機逆止器-超越離合器，SUMITOMO住友減速機逆止器-超越離合器，NORD諾德減速機逆止器。



50多年在德國RINGSPANN單向離合器-單向軸承-逆上器，聯軸器，工業圓盤制動器和縮緊盤領域的研發和生產經驗使RINGSPANN。德國Ringspann公司的主要產品: 單向離合器有逆上器,超越離合器,定位離合器,箱體式單向離合器,單向離合器元素;Ringspann制動裝置有手動工業圓盤剎車,氣動剎車,液壓剎車及彈管式剎車。



單向離合器



逆止器，超越離合器，定位離合器



逆止器

出于安全或功能上的要求，許多機器和裝置通常狀態下只允許單向旋轉。單向離合器用作逆止器的主要目的是阻止和正常運轉方向相反的旋轉運動。例如傳送帶裝置必須符合相關的安全規定。

通常情況下，逆止器是自由運轉狀態;當反向瞬間(速度為零時)，逆止器立即平穩進入工作狀態，確保安全運行.



超越離合器

超越離合器和機器或機器部件耦接在一起，并且一旦單向離合器從動部件的轉速高于傳動部件的轉速，就自動中斷單向離合器和機器或機器部件之間的連接。很多情況下，它可以代替結構復雜的換檔離合器。

超越離合器同步運行(扭矩傳遞》 時耦接，空轉運行時中斷外環和內環之間的扭矩傳遞。同步運行時，內環和外環的轉速一致，空轉運行時，內環和外環轉速不同。



定位離合器

定位離合器能將往復運動轉換成逐步進給的轉動運動(步進運動)。RINGSPANN定位離合器能夠精確的運轉，運轉時無噪音，并且可以任意調節步進長度。





逆止器的應用領域；

變速機

電機

齒輪馬達

傾斜的傳動帶

升降機

斗提機



逆止器確保電機停電后，傳送帶系統不會反向旋轉

逆止器確保電機停電或發生事故時，傳送帶系統不會在重力作用下反向逆轉



超越離合器的應用領域；

紡織機械

印刷機械

鼓風機

風扇



在紡織機械和印刷機械正常工作狀態下，超越離合器的作用是使用于調試的輔助驅動裝置和主驅動裝置脫開



定位離合器的應用領域；

紡織機械

印刷機械

包裝機械

罐裝機械



在紡織機械和印刷機械中，定位離合器的主要作用是使旋轉運動轉化成步進運動



單向離合器的分類



整體單向離合器

。內環和外環之間有軸承支撐

。完全封閉

自帶潤滑系統

通過下列部件連接外環和機器部件:螺栓連接(圖8-1)

法蘭連接

外環鍵連接

扭力臂連接或

聯軸器連接



低逆止

內環和外環之間有軸承支撐

完全封閉

。自帶潤滑系統



箱體式單向離合器

內環和外環之間有軸承支撐

完全封閉

自帶潤滑系統

輸入和輸出軸帶軸承支撐

地腳安裝



基本單向離合器

。內環和外環之間有軸承支撐

和客戶的機器部件裝配在一起必要時，潤滑系統由客戶自行解決



集成式單向離合器

。無自帶軸承，用戶應自行確保內環和外環同心的要求

。通過螺栓連接將外環安裝到客戶機器上

潤滑系統由客戶自行解決



內部單向離合器

。產品系列包括帶和不帶自帶軸承的單向離合器。對于無自帶軸承的單向離合器，客戶應自行確保內環和外環同心要求。

通過過盈連接或鍵連接將外環安裝到客戶機器的外殼中，因此可以節省安裝空間，達到緊湊的效果

潤滑系統由客戶自行解決



系列：整體單向離合器FB



型號：

FB 24

FB 29

FB 37

FB 44

FB 57

FB 72

FB 82

FB 107

FB 127

FB 140

FB 200

FB 270

FB 340

FB 440



箱體式單向離合器 FH

多驅動場合地腳安裝

液壓非接觸式滾珠大幅度增加壽命



型號：

FH 1000

FH 2000

FH 4000

FH 8000

FH 12000

FH 18000

FH 30000

FH 42000

FH 60000





低速逆止器 FRSC

扭矩臂連接，滾珠制動



型號：

FRSC 775

FRSC 800

FRSC 900

FRSC 1000

FRSC 1100

FRSC 1150

FRSC 1200

FRSC 1300

FRSC 1400
