EFFBE氣動彈簧SLM 1 A氣動懸掛元

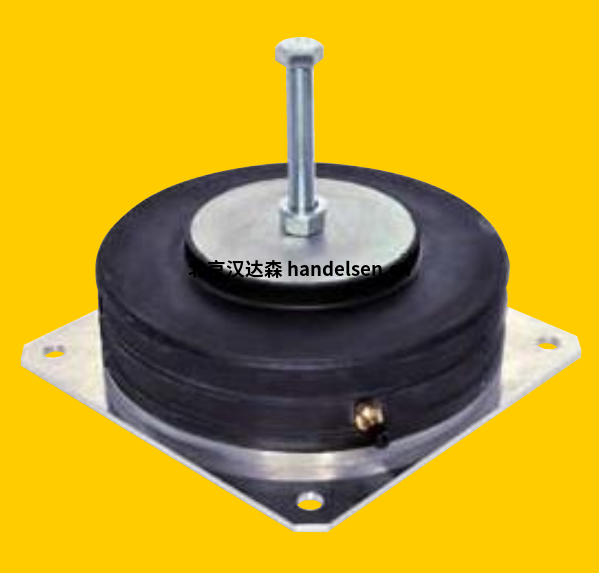

EFFBE SLM 空氣懸架元件



EFFBE 的空氣懸架元件不帶粘性阻尼器



由于其固有頻率低，SLM空氣彈簧元件非常適合源和接收器隔離以及解決假天花板安裝中的振動問題。



我們的空氣彈簧元件SLM具有低頻源和接收器隔離功能。因此，對于控制室的測量機和測量臺，這些空氣懸浮裝置與支撐風扇、空調裝置、自動沖床和刨床一樣是首選?？諝夤?yīng)通過標準汽車輪胎氣門嘴。在振動問題特別嚴重的地方，可選配的自調節液位控制裝置可用作對準元件：它有機械氣動和電動氣動版本。



無阻尼的SLM型



設計： 八種尺寸的彈性體-金屬組合，彈性體氣室，帶加固鋼環并用螺栓固定在底板上，通過汽車輪胎氣門嘴供氣



特征：低頻激振器或接收器隔離，垂直和水平剛度約為 1：1，隔振，減震，減震（振幅 40 mm），結構隔音，無錨固安裝，可在減壓狀態下運行，負載范圍 0.2 kN 至 100 kN，固有頻率（靜態）3 Hz 至 5 Hz，無壓力的固有頻率（靜態） 8 Hz



應用： 測量機、平面工作臺、基礎支架、壓力機支架、自動沖床、刨床、壓縮機、風扇



材料：CR級彈性體具有高彈性，耐油和耐老化，壓力和底板類型SLM 1 - SLM 12由鋁制成，由SLM 24型鍍鋅鋼制成，螺釘質量8.8鍍鋅



水準： 調平范圍± 5 mm 或 ± 6 mm 通過氣壓控制



評論：提供自調節液位控制，帶機械氣動控制的系統，帶電-氣控制的系統，取決于設計的復位時間和精度



保養：壓縮空氣監測





EFFBE SLM 1 A

EFFBE SLM 3 A

EFFBE SLM 6 A

EFFBE SLM 12 B

EFFBE SLM 24 A

EFFBE SLM 48 A

EFFBE SLM 72 A

EFFBE SLM 96 A

EFFBE SLM 144 A

EFFBE SLM 192 A
