DR. TRETTER球傳輸單元組成結構及優點介紹

DR. TRETTER 球傳輸單元：



球轉移適用于以下領域：

機器人

機場的球轉運臺

裝配線

升降平臺







球傳輸單元的結構是什么？



球傳輸單元的核心部件包括主球和各種小支撐球。硬化軸承殼用作座圈。這確保了主球幾乎可以無摩擦地向各個方向旋轉。支撐球在殼體中主球旋轉時滾落。



通常，多個球傳輸單元位于一個水平面上。這樣，可以旋轉或移動重物。



球傳送裝置通常由鋼制成。對于腐蝕性環境條件，外殼可以涂層，或者整個球傳輸單元可以由不銹鋼制成。根據您的要求，我們的滾珠傳輸裝置有不同的材料可供選擇，例如塑料主球，或塑料或鋁制外殼。我們的滾珠傳輸裝置產品組合還包括從Ø 7.6 mm到90 mm的不同尺寸（主球直徑），承載能力高達45 kN。對于滾珠傳輸單元的安裝，我們有不同的標準設計和安裝選項 - 具體取決于應用情況。



球傳輸單元的優點

低噪音、平穩運行、高負載能力



安靜穩定的運行行為，即使主球必須承受高負載

使用壽命長，即使在高沖擊載荷下，由于實心球傳輸單元和重載球傳輸單元的堅固蓋子



高軸承載荷，減少自重和尺寸



非常高的負載能力，特別是對于重載球傳輸裝置，因為它們的尺寸相同，但尺寸更小

適用于低自重的高軸承載荷：帶不銹鋼軸承殼的航空貨球傳輸裝置



超輕量級版本



實心或飛碟球傳輸單元設計的鋼板球傳輸單元

帶有塑料外殼或主球的特殊球傳輸裝置

與采用實心鋼制外殼的滾珠傳送裝置相比，空運球傳輸裝置的重量減輕了42%。通過可選的空心主球進一步減輕重量達 30%



耐臟污



根據設計，帶毛氈密封和/或帶底孔，以防止灰塵和污垢



防銹



所有結構類型也可提供鍍鋅外殼和不銹鋼主球或完全由不銹鋼制成



安裝簡單



夾具和彈簧夾或公差環等安裝解決方案適用于所有結構類型。它們也可以作為帶螺紋或鉆孔的樞軸集成到球傳輸單元中

我們的球傳輸裝置產品組合

seite_kugelrollen_01

鋼板/飛碟球傳輸單元



尺寸（主球）： Ø 15，8 – 38，1C0 統計.： 高達 2 kN

適用于低自重的價格敏感型應用

作為帶裝配鉆孔的實心或飛碟球傳輸單元

典型應用領域：物流、搬運和裝配技術

seite_kugelrollen_02

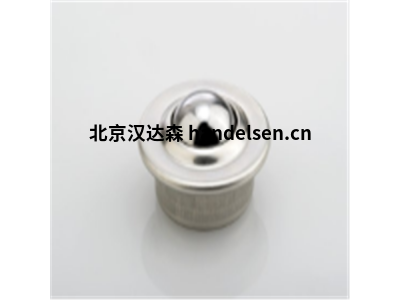

實心球傳輸裝置



尺寸（主球）： Ø 7，9 – 90 mm;C0 統計.： 高達 24 kN

由帶或不帶法蘭的實心材料制成，包括毛氈密封

也可作為航空貨球傳輸裝置提供超輕設計，帶有額外的軸承殼

典型應用領域：搬運、鈑金和金屬加工、物流、機場行業

seite_kugelrollen_03

重載滾珠傳輸裝置



尺寸（主球）： Ø 12，7 – 76，2 mm;C0 統計.： 高達 45 kN

也可采用頂部或底部法蘭設計或帶螺紋樞軸

適用于結構緊湊的特別高的軸承載荷

特別適用于主球朝下的情況，例如用于安裝輔助工具

典型應用領域：機械和設備工程

seite_kugelrollen_04

彈簧加載球傳輸裝置



尺寸（主球）： Ø 12，7 – 50，8mm;Cf： 高達 20 kN

由帶或不帶法蘭的實心材料制成

防止單個元件因彈簧加載軸承而過載

使用重載滾珠傳輸裝置時軸承載荷特別高

典型應用領域：成型技術、壓力機和工具工作臺

塑料腳輪

尺寸（主球）： Ø 35 – 55 mm;負載可達約 60 kg

由塑料制成

快速改變方向，輕松定位

適用于精細的地面

運輸輥（移動器）

超級推動者或重型推動者;負載可達 1，080 kg

不銹鋼主球鍍鋅

緊湊設計，自重低

運輸簡單靈活
