德國müller 流量控制閥，特別適用于精確的配料應用



品牌介紹：

德國müller co-ax ag公司成立于1960年，并開發出設計的同軸閥系列。憑借 豐富的經驗，可靠而經過嚴格測試的材質，過硬的管理。

CO-AX的閥適用 于真空、氣態、液態、膠狀、磨粒、污染性以及侵蝕性等各種介質。主營：CO-AX電磁閥_CO-AX電動調節閥_CO-AX氣動調節閥_CO-AX自力式調節閥_CO-AX溫度調節閥_CO-AX壓力調節閥_CO-AX電動球閥_CO-AX電動蝶閥_CO-AX氣動蝶閥_CO-AX真空泵_CO-AX加熱器_CO-AX電纜_CO-AX溫度傳感器_CO-AX同軸閥_CO-AX氣動球閥

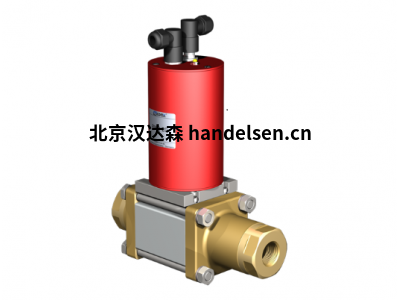

流量控制閥



該系列包括具有兩個連接的閥門，由電動機操作。它們的特征在于，閥門行程可以通過電機使用設定點信號（4-20 mA或0-10 V）無級調節并保持在適當位置。這使得該系列特別適用于精確的配料應用，因?yàn)樗欧姍C(jī)可靠地處理1%的設定值偏差。



特別是，RMQ 20 和 32 系列在高壓范圍和高流量之間表現出特別有利的關系，同時由于其壓力均衡設計，功耗非常低。 這可以實現 16 至 64 bar 的壓力級。體積流量可根據型號在 0 至 20 m³/h 范圍內無級調節。它們通常與液體介質一起使用，例如冷卻劑、油、乳化液或水 +80°C，但通常也適用于氣體介質。同軸設計可確保工藝介質在運行時的低噪音水平。



RMQ 10 和 15 系列包括插裝式設計的位置調節閥。這些閥門的特點是高壓范圍和非常精確的劑量之間的比例特別有利。由于設計，壓力 舞臺限制為25巴。根據標稱寬度，無級計量范圍可以從幾滴調整到 45 l/min – 有關詳細信息，請參閱數據表。



插裝閥在德語中也被稱為“Patronenventil”。閥芯通過三個螺釘連接到閥體上。一旦安裝在管道系統中，該系統就具有閥芯可以 如有必要，只需幾分鐘即可更換。不再需要使用大型扳手從管道上拆卸整個閥體;只需要松開三個螺釘。RMQ 10 和 15 適用于 適用于溫度高達 +80°C 的各種氣體和液體介質。 帶軟管密封的版本可用于極其臟、磨蝕性或粘性介質。RMQ 10 至 32 閥的外殼材料由 鋁、黃銅或不銹鋼取決于類型。



所有RMQ閥的另一個特點是調整過程中的功耗非常低。根據壓力階段的不同，它相當于 10 到 19 瓦。達到所需的閥門位置后， 電機關閉，控制管以毫米級精度保持在此位置，直到設定點下一次變化。因此，該閥系列沒有定義的NC或NO原位 - 當斷電時，， 閥門保持在最后到達的位置。只要設定值沒有變化，閥門根本不需要任何能量（睡眠模式）。因此，RMQ閥門被認為是非常節能的。由于 僅此一項，閥門在過去就已成功用于該地點只有非常低的電源的情況下。在沒有控制空氣或足夠強大的電源單元的情況下，操作 氣動或磁力驅動的閥門幾乎是不可能的;在這種情況下，RMQ閥由于其低功耗而可以提供可行的解決方案。



由于邊際功率消耗，與介質接觸的閥門組件即使在持續運行時也不會預熱。這使得它們甚至可以用于高度敏感的計量應用，例如 測試臺，即使是通過閥殼進入工藝管道的最小量的熱傳遞也是不允許的。



由于所有RMQ的打開和關閉都特別輕柔，因此這些閥門也可用于所有沒有壓力峰值，振動和開關沖擊的平穩和溫和的過程工作流程至關重要的情況，即使在極端情況下也是如此 高流速。



默認情況下，所有閥門的蓋子上都配有 LED。這純粹是閥門上電機和/或行程運動的視覺指示。只要電機處于運動狀態，LED 就會亮起。它一關閉 電機到達行程位置并關閉。另一方面，閃爍的 LED 表示閥門故障（未達到閥門行程），出于安全原因，電機仍處于該位置。通常，這樣的故障 可以通過簡單的“復位”（拔出連接塞 1 秒）刪除指示，但有時實際上是過程中的大顆粒污垢卡在閥座和控制管之間，并且 需要?jiǎng)h除。在任何情況下，LED 指示燈都是輕松關注閥門狀態的有效手段。



可選地，閥門還可以配備額外的實際值輸出。與LED不同，這允許在客戶的機器控制上以電氣和實時方式觀察閥門的行程調整 系統。由于RMQ閥由于其設計而移動緩慢，因此在某些應用中，從設定值到實際值的時間差異特別重要。可直接觀察行程運動 并利用實時輸出的實際值進行評估，遠離閥門并直接在機器控制系統上。實際值信號通過閥蓋上的單獨連接器訪問。無級信號 范圍從“閥門關閉時為 4 mA”到“閥門打開時為 20 mA”。必要時甚至可以對實際值版本進行改裝。



所有RMQ閥也可以在現場集成到閉環控制回路中。通常，在這種情況下，閥門與客戶選擇的合適體積流量計一起使用。它在哪里 技術上是必要的，這種組合確實可以實現最高的精度水平和最佳結果。在這種情況下，同軸與客戶之間的密切合作在過去已被證明是有效的 定義最佳控制電路參數。



具體型號；

RMQ 10 PC

RMQ 15 PC

RMQ 20

RMQ 32
