Kirchner und Tochter測量單元 RA 60 和 FA 60 基于可變面積浮動原理。

在管道中，RA 60 通過管接頭安裝，F(xiàn)A 60 安裝在法蘭之間。硼硅酸鹽玻璃測量錐位于帶有檢查窗的保護鋼管內。

Kirchner und Tochter VA 流量計 RA 60 和 FA 60 適用于透明液體和氣體的流量測量。每個單位都定制了特定于待測介質的刻度。RA 60 和 FA 60 用于工廠和工藝工程等領域。

通過安裝可在整個測量范圍內調節的電氣限值開關，該設備可用作檢測器。

Kirchner und Tochter RA 60 / FA 60

校準硼硅酸鹽測量錐

帶保護鋼管的電樞

有機玻璃半殼作為防碎保護

由于簡單的操作模式而可靠

特定于要測量的媒體的比例尺

可選地

限值開關

防爆設計

設計與應用

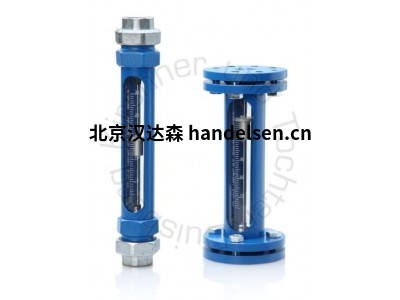

Kirchner und Tochter RA 60，帶管接頭

Kirchner und Tochter FA 60，帶法蘭連接

Kirchner und Tochter RA/FA 60-MSK1，帶限值開關（常閉）

Kirchner und Tochter 帶限值開關的RA/FA 60-MSK12（常開）

Kirchner und Tochter RA/FA 60-MSKW，帶限值開關（轉換）

Kirchner und Tochter RA/FA 60-EM*，帶模擬輸出4。。。20毫安*

Kirchner und Tochter RA/FA 60…防爆設計

技術數據

20°C時的標稱壓力FA 60:PN 10

RA 60:PN 10，溫度為20°C

工作壓力見第3頁測量范圍表

耐熱性80°C，可選100°C

高環境溫度90°C

調低比例1:10

精度等級

誤差限（G）

線性限（qG）

VDE/VDI 3513第2頁（2008年8月）

1,6 %

50%

連接RA 60

由兩部分組成的管接頭：

帶圓柱形內部插件

螺紋符合DIN EN 10226-1（ISO 7-1）

連接FA 60法蘭PN 10，符合DIN EN 1092-1，

應要求提供其他連接

腐蝕防護

腐蝕等級

環氧粉末涂料，

交通藍（RAL 5017）光澤度C3

材料

P235精密鋼管保護套

鑄造頭部RA 60 S355（尺寸19），EN-GJL-200（尺寸30-36）

鋁（43號起）

鍍鋅螺紋接頭可鍛鑄鐵

法蘭FA 60 S355

測量玻璃硼硅酸鹽玻璃

分隔屏有機玻璃

墊圈標準：NBR，

可選FKM、EPDM

漂浮物

對于液體1）

標準：1.4571

可選：帶鉛的PVC、PP、PVDF或PTFE

果心

漂浮物

對于氣體1）

標準：陽極氧化鋁

可選：PVC、PP、PTFE、PVDF或1.4571

帶限值開關1）液體：1.4571，帶磁芯

氣體：帶磁芯的聚氯乙烯
