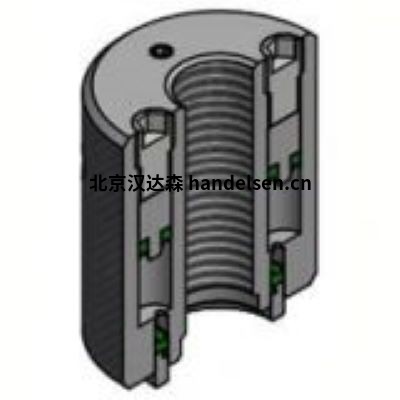

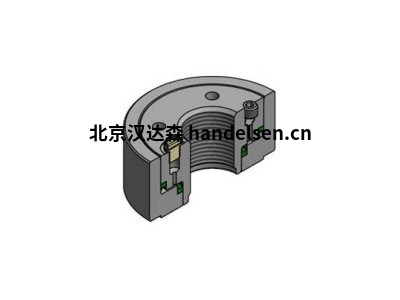

amtec 螺母 K 6系列
切線操作
操作模式:內六角扳手
夾緊行程:最大 2 毫米
在整個止推環表面上形成均勻的壓力
非軸向夾緊力無彎曲載荷
封閉式壓力系統,清潔環保密封系統
標準版本:鋼,拋光,PU 密封
編號 螺紋ØA 外徑ØDa 高度止推環Ød1止推環Ød2 產生壓力 夾緊力 (F)
K-6.204 30 75 30 52 44 1200 bar 6.0 千牛 72 千牛
K-6.206 42 92 35 65 55 950 巴 9.4 千牛 89 千牛
K-6.207 52 107 35 84 72 950 巴 14.7 千牛 139 千牛
K-6.208 68 118 35 92 82 950 巴 13.6 千牛 129 千牛
K-6.209 80 129 35 110 100 950 巴 16.5 千牛 156 千牛
編號 螺紋ØA 外徑ØDa 高度H 止推環Ød1 止推環Ød2 S 夾緊力 (F)
K-030.054.700N 18 54 60 34 3.5 15Nm 37.7 千牛
K-030.072.700N 30 72 75 52 40 4 950 巴 8.7 千牛 82.4 千牛
K-030.078.700N 36 78 77 55 44 4 900 巴 8.5 千牛 77 千牛
K-030.080.700N 42 80 56 62 50 2 950 巴 10.5 千牛 100.2 千牛
K-030.090.700N 52 90 60 72 60 2 900 巴 12.4 千牛 112 千牛
K-030.098.700N 52 98 80 72 60 4 600 巴 12.4 千牛 74.6 千牛
K-030.107.700N 70 107 60 92 82 1.5 900 巴 13.7 千牛 123 千牛
K-030.119.700N 80 119 70 100 88 2 900 巴 17.7 千牛 159.4 千牛
