Teadit? 金屬墊片 911/911T 可安全密封極其危險的化學品。



泰迪特集團

TEADIT®集團是全球公認的關鍵流體密封工藝創新產品開發和制造的領導者。Teadit®開發的各種密封解決方案已成為許多行業的重要工具，包括煉油，化學加工和發電行業。Teadit®已幫助許多行業實現了在其設施內實現零排放環境的目標。Teadit®不斷投資于研發，以跟上行業需求的發展。



Teadit® North America位于德克薩斯州休斯頓。在全球范圍內，我們在南美、歐洲和亞洲設有辦事處。TEADIT®開發的各種密封解決方案是實現我們所服務的許多行業的無泄漏目標的基礎。





梯隊-高頻 ™

專為氫氟酸 （HF） 設計



描述和應用

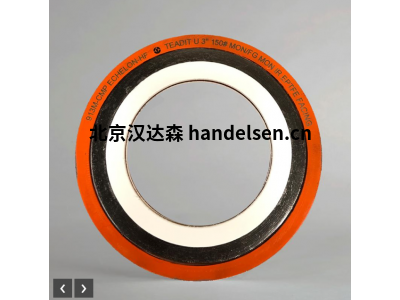

Teadit® 的 Echelon-HF 墊片專為氫氟酸 （HF™） 設計，可安全密封極其危險的化學品，以及縫隙腐蝕問題，是絕佳的選擇。該設計基于 ASME B16.20 螺旋纏繞（主密封），帶有凸輪異形蒙乃爾®內圈，提供內圈和 ePTFE 面的所有優點，并具有創建向管道孔延伸的輔助密封的額外好處。



應用



Echelon-HF墊片的典型應用是HF™烷基化服務，其中碳鋼法蘭可能會受到極端的縫隙腐蝕。我們的HF烷基化服務標準和經過驗證的配置將柔性石墨填料用于螺旋纏繞部分和ePTFE面，形成整體環/內圈，為極其危險的化學品提供增強的縫隙腐蝕保護。如果不接受此配置，則可以使用其他朝向組合。



特征



凸輪異形蒙乃爾內圈可壓縮 ePTFE 面內圈

低

應力設計繞組

APX2 柔性石墨填料

定制尺寸可用

在德克薩斯州帕薩迪納制造





纏繞

TEADIT®工廠自1965年以來一直生產螺旋纏繞墊片。它位于巴西最大，最先進的工業和冶金綜合體中。

1975年，TEADIT®搬進了現在的現代化設施。1982年，當TEADIT®與另一家從事金屬膨脹節，減震器和特殊波紋管制造的公司合并時，該工廠進一步擴大。今天，TEADIT®是世界上最大的螺旋纏繞墊片，伸縮縫和波紋管制造商之一。



工業密封解決方案

產品型號：

款式911/911T

款式911M

913型

914型

913M-OX型

913M CMP型

款式913M



夾套

夾套墊片由金屬護套內的柔軟柔韌芯組成。金屬護套幾乎任何以板材形式發現的金屬或合金都可以用作夾克;它的選擇必須考慮到要密封的流體。金屬護套的厚度為 0.016 英寸（0.4 毫米）至 0.020 英寸（0.5 毫米）。設計以下建議基于實際應用的成功： 受內外徑限制的墊片：墊片內徑 = 凹槽內徑加上 1/16 英寸（1.6 毫米）。 墊圈外徑 = 凹槽外徑減去 1/16 英寸（1.6 毫米）。 受外徑限制的墊片： 墊圈內徑 = 法蘭內徑加上最小 1/8 英寸（3.2 毫米）。 墊圈外徑 = 凹槽外徑減去 1/16 英寸（1.6 毫米）。 非密閉墊片： 墊圈內徑 = 法蘭內徑 pIus 1/8 英寸（3.2 毫米）。墊片外徑=螺栓圓直徑減去螺栓直徑。填料標準填充材料是柔性石墨?？梢允褂闷渌盍?，如陶瓷、PTFE 或其他金屬（波紋狀、扁平或鋸齒狀）。



夾套墊片

具體型號；

款式926/929

923和927型



凸輪

凸輪型 942和946



墊片905 金屬最佳



固體

940型



金屬墊片的填料/飾面材料

金屬墊片的填料/飾面材料



金屬墊片補充材料

合金和顏色代碼表



Teadit® 金屬墊片 911/911T 可安全密封極其危險的化學品。
