德國HORGER 液壓式測量支架全品類尺寸詳細介紹



Hörger＆Gässler  OHG是液壓和機械鉸接式三腳架的制造商。憑借數十年經驗積累的知識，德國HG能夠?yàn)槟膽?yīng)用提供可靠，耐用的產品，無論它們是用于測量。



 德國HG作為液壓元件的供應商，我們可以在承包工程領域中采用先進的技術繪制廣泛的制造圖，以便滿足您的需求。在這里，無論單個零件，小批量和中等批量。如有必要，您的產品將經過我們的質量和成本優化的制造流程，直至準備好安裝并經過組裝。



德國HG作為一家由業主管理的家族企業，我們和我們的團隊為您提供服務和建議。因?yàn)槟臐M意才是驅動我們的動力



HG產品優勢：

（1）HG應用工廠內部生產，適合工業應用。

（2）遍布不同地方的聯絡點和分銷合作伙伴網絡可確保所有HG產品的設備可用性和較短的反應時間。

（3）客戶接近和了解客戶需求是良好有效合作的基礎。信任和可靠性是可持續伙伴關系的基礎。

（4）我們的產品和服務可靠具有競爭力

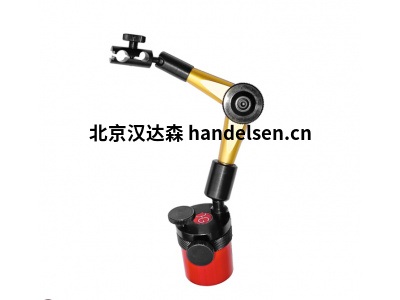

液壓測量臺

通過擰緊星形手柄來夾緊接頭。因此，三腳架內部觸發了一個復雜的液壓系統，以最大的剛度夾緊每個接頭。三腳架中的巨大油壓保證了最佳的測量結果和絕對平穩的夾緊過程。由于密封表面的最佳表面質量和最高質量的工藝，如果操作得當，三腳架通常可實現超過一代的使用壽命。



尺寸：

液壓測量支架尺寸 150

液壓測量支架尺寸 220

液壓測量支架尺寸 260

液壓測量支架尺寸 300

液壓測量支架尺寸 400

液壓測量支架架尺寸 550





1；液壓測量支架尺寸 150 技術數據

電機生產：液壓系統

材料：氧化鋁燒結自動鋼

球形關節臂：M4內螺校

球關節腳：M6內螺紋

持久力標準應用：4kg

持久性安全相關應用：3kg

L1 62毫米

L2  90毫米

動作半徑  150毫米

標準磁鐵  35米

附著力標準磁鐵  147N磁鐵

梅斯施納貝爾   o8mmH7和燕尾巴



2；液壓測量支架尺寸220 技術數據

電機生產  液壓系統

材料  鋁合金燒制自動鋼塑料手柄

球形關節臂  M6內螺紋

球關節腳  M8外螺紋

持久力標準應用 7 kg

持久性安全相關應用 5 kg

L1 88毫米

L2 132毫米

動作半徑220毫米

標準磁鐵(LxBxH)60x50x55毫米

附著力標準磁鐵 800N可開關

梅斯施納貝爾 08mmH7和燕尾巴



3；液壓測量支架尺寸260技術數據

電機生產  液壓系統

材料   鋁合金燒結自動鋼塑料手柄

球形關節臂  M6內螺紋

球關節腳  M8奧貝格線

持久力標準應用  16公斤

持久性安全相關應用  12公斤

L1   15毫米

L2   153毫米

動作半徑  260毫米

標準磁鐵(LxBxH) 60x50x55毫米

附著力標準磁鐵 800N可開關

梅斯施納貝爾 08mm H7和燕尾巴



4；液壓測量支架尺寸300 技術數據

電機生產:液壓系統

材料:鋁合金燒制自動鋼塑料模具手柄

球形關節臂:M6內螺紋

球關節腳 :M8外螺紋

持久力標準應用:16公斤

持久性安全相關應用:12公斤

L1:124毫米

L2:176毫米

動作半徑 300毫米

標準磁鐵(LxBxH) 60x50x55毫米

附著力標準磁鐵 800N可開關

梅斯施納貝爾 08mmH7和燕尾巴



5；液壓測量支架尺寸400 技術數據

電機生產  液壓系統

材料  鋁合金燒制自動鋼塑料模具手柄

球形關節臂  M6內螺紋

球關節腳  M10外螺紋

持久力標準應用  11公斤

持久性安全相關應用  9 kg

L1  179毫米

L2  221毫米

動作半徑  400毫米

標準磁鐵(LxBxH)  80x50x55毫米

附著力標準磁鐵  1000N可開關

梅斯施納貝爾  08mmH7和燕尾巴



6；液壓測量支架尺寸550 技術數據:

電機生產  液壓系統

材料  鋁合金燒結自動鋼塑料手柄

球形關節臂  M6內螺紋

球關節腳  M10奧班格線

持久力標準應用  6 kg

持久性安全相關應用  4 kg

L1 254毫米

L2 296毫米

動作半徑  550毫米

標準磁鐵(LxBxH)  80x50x55毫米

附著力標準磁鐵  1000N可開關

梅斯施納貝爾 o8mmH7和燕尾巴
