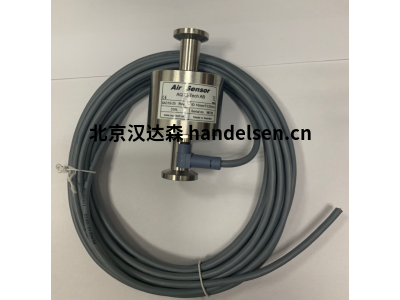

AQ 防爆空氣傳感器 SAC60-77-EX 工作原理

SAC60-77-EX

田永福 QQ：2850590589   手機：15201542839 電話：010-64717020-122 傳真：010-84786709-666 郵件：sales3@handelsen.cn

瑞典AQ空氣傳感器工作無需直接接觸液體。在傳感器上流動的液體使用聲波進行監測。聲波記錄存在的氣體和顆粒，結果顯示在一個外部控制單元。 瑞典AQ空氣傳感器結構緊湊，可從一體式轉動而成內部光滑，Ra <0.4um。所有接液部件均由耐酸鋼或聚丙烯制成。 瑞典AQ空氣傳感器可以是CIP（就地清潔），鋼制空氣傳感器可以是SIP（蒸汽就位）到130°C。 AQ空氣傳感器具有2.1B的可追溯性證書

工作原理

氣泡檢測原理
通過使用超聲波監測流過空氣傳感器的液體中的氣泡。
在空氣傳感器內部，兩個低強度超聲波束在方向上穿過液體路徑傳輸垂直于液體流動。
如果氣泡移動到超聲波束中的一個，則超聲波將被部分偏轉并且強度為超聲波減少。 控制器不斷測量超聲波的強度，如果它變成了低于閾值，它會檢測到氣泡。 液體中的致密顆粒也會使超聲波偏轉并且可以因此被檢測到。 為了實現對氣泡的非常低的靈敏度，使用不同的技術來測量阻尼效果液體對空氣傳感器壁的振動有影響。

空氣傳感器

通過超聲波監測流經空氣傳感器的液體，并監測是否存在氣泡或氣泡的存在。

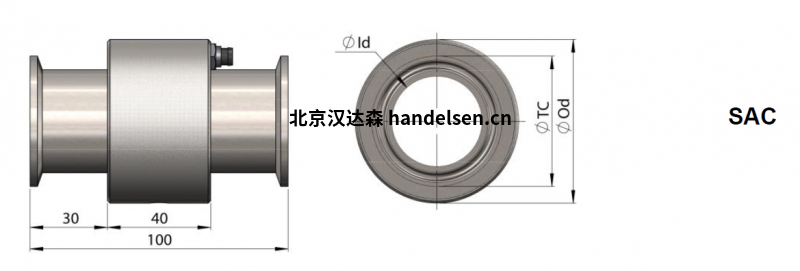

通過連接的超聲波控制器檢測到顆粒?？諝鈧鞲衅骺煽壳胰菀讈硎褂?。它是由一體成型的，內部光滑，Ra值低。

標配:

1、材質316L（耐酸鋼），EN 1.4404；

2、卡盤連接；

3、標準線纜長度7m；

可選配置

1、可定制防爆型

2、可訂購其他不銹鋼牌號的產品，例如：316L - EN 1.4435或904L - EN 1.4539。

3、可根據要求提供定制的管子連接方式。

4、線纜長度可根據要求定制:20m or 40m


操作溫度范圍  0℃～100℃

最高溫度范圍 -20℃～130℃（130℃時：最長總時間500小時）

最高壓力       1Mpa / 10 bar  在最高溫度下

防護等級       IP67


AQ空氣傳感器可以設置在不同的水平靈敏度。 傳感器檢測到最大靈敏度氣泡小至2mm。在低靈敏度下，傳感器檢測有無液體。

AQ空氣傳感器可用于生物制藥工業和不同的過程工業：•泵護罩•氣泡傳感器，AQ空氣傳感器同時還可應用于爆炸性環境。
