品牌BEHLKE	有效期至長期有效	最后更新2023-04-13 13:49
HTS 61-10-LC2最大值電壓6KV	HTS 61-10-LC2峰值電流100A	HTS 121-120-LC2峰值功率14.4MW
瀏覽次數0

BEHLKE 低耦合電容 MOSFET HTS系列選型規格說明

高壓開關，可變導通時間，低耦合電容，MOSFET

田永福
QQ：2850590589

手機：15201542839
電話：010-64717020-122
傳真：010-84786709-666
郵件：sales3@handelsen.cn

田永福郵箱：sales3@handelsen.cn電話：010-64717020-122

●具有真正繼電器特性的多功能高壓開關

●TTL信號可控制導通時間

●由于耦合電容較低，簡化了EMC并降低了容性損耗

●LC2技術具有最高的瞬態抗擾度

應用筆記一:

C3產品組的開關針對控制側和接地的耦合電容進行了優化。低耦合電容是高重復率下高效工作的關鍵。考慮到低噪聲發射、良好的EMC行為、穩定的操作和高開關速度，減小的耦合電容也是期望的。LC和LC2開關都能很好地滿足這些要求。但如果是最高開關頻率(%3E 300千赫)，那么開關系列LC是不錯的選擇。LC系列的缺點是其有限的瞬態抗擾性，這使得它們對火花放電、短路、不穩定的負載和不穩定的輸入電壓相對敏感。與此相反，LC2系列開關設計用于惡劣工作條件下的中等開關頻率(%3C 300 kHz)。LC2開關對不穩定負載(例如等離子體負載)和不穩定輸入電壓不敏感。在其散熱能力范圍內，它們可以抵抗火花放電、短路和過壓瞬變。

應用筆記二:

BEHLKE固態開關具有上升和下降時間。如果您的應用不需要全切換速度，我們建議您使用速度限制選項S-TT(上升和下降時間大約慢。50%)，結合輸入低通濾波器選項LP。速度限制選項有助于最小化快速高壓脈沖電路的高頻困難(例如自振蕩、自重新觸發、振鈴等)。)并從總體上簡化EMC設計。

應用附注三:

快速MOSFET開關對來自未箝位感性負載或過度布線電感的反向電流相對敏感。

反向電流可能會以不確定的方式開啟緩慢的本征(寄生)MOSFET二極管，并可能導致災難性的開關故障，尤其是在關斷階段以及高關斷電流期間。因此，當感性負載或高感性布線連接到開關時，建議始終將MOSFET開關與快速續流二極管網絡(快速串聯阻塞二極管+并聯快速續流二極管)結合使用。
這種保護二極管網絡可以通過BEHLKE FDA系列的單個二極管安裝在外部。它也可以作為選項I-FWDN集成到交換模塊中。

產品代碼:

型號包含有關電壓、電流和開啟行為的編碼信息。前幾個數字代表以kV為單位的電壓，破折號前的最后一個數字表示導通行為(0 =固定導通時間，1 =可變導通時間)。破折號后的數字表示電流，單位為安培x10。特殊功能由第二個破折號后的字母編碼。HTS 31-12-LC示例:HTS =高壓晶體管開關，3 = 3 kV，1 =可變導通時間，12 = 120安培，LC =低耦合電容。

LC2開關。強大、穩健 請向下查看選項列表。

開關模型 [排序依據電壓]	描述/評論 ●優先類型		最大值電壓[KV]	峰值電流 [A]	峰值功率 [MW]	開-抵制。 [Ω]	準時 [ns]
HTS 61-10-LC2	●	帶內部控制單元的標準DAP外殼	6	100	0.6	2.3	120…∞
HTS 61-20-LC2	●	帶內部控制單元的標準DAP外殼	6	200	1.2	1.15	120…∞
HTS 61-40-LC2	●	法蘭外殼。內部控制單元。	6	400	2.4	0.65	120…∞
HTS 61-80-LC2	●	法蘭外殼。內部控制單元。	6	800	4.8	0.29	120…∞
HTS 121-10-LC2	●	帶內部控制單元的標準DAP外殼	12	100	1.2	4.6	120…∞
HTS 121-20-LC2	●	帶內部控制單元的標準DAP外殼	12	200	2.4	2.3	120…∞
HTS 121-40-LC2	●	法蘭外殼。內部控制單元。	12	400	4.8	1.65	120…∞
HTS 121-80-LC2	●	法蘭外殼。內部控制單元。	12	800	9.6	0.82	120…∞
HTS 121-120-LC2	●	法蘭外殼。里面的或分機。控制單元。高電流端子。I-FWDN集成。	12	1200	14.4	0.38	120…∞
HTS 121-240-LC2	●	法蘭外殼。里面的或分機?？刂茊卧８唠娏鞫俗?。I-FWDN集成。	12	2400	18.8	0.19	120…∞
HTS 151-10-LC2	●	法蘭外殼。內部或外部?？刂茊卧８邏阂€、母線或連接器螺栓。	15	100	1.5	6.08	120…∞
HTS 151-20-LC2	●	法蘭外殼。內部或外部?？刂茊卧?。高壓引線、母線或連接器螺栓。	15	200	3	3.04	120…∞
HTS 151-40-LC2	●	法蘭外殼。內部或外部。控制單元。高壓引線、母線或連接器螺栓。	15	400	6	1.52	120…∞
HTS 151-80-LC2	●	法蘭外殼。內部或外部。控制單元。高電流端子。	15	800	12	0.76	120…∞
HTS 151-120-LC2	●	法蘭外殼。內部或外部?？刂茊卧?。高電流端子。	15	1200	18	1.7	120…∞
HTS 151-240-LC2	●	法蘭外殼。內部或外部?？刂茊卧８唠娏鞫俗印?/span>	15	2400	36	0.85	120…∞
HTS 201-10-LC2	●	法蘭外殼。內部或外部。控制單元。高壓引線、母線或連接器螺栓。	20	100	2	7.8	150…∞
HTS 201-20-LC2	●	法蘭外殼。內部或外部?？刂茊卧?。高壓引線、母線或連接器螺栓。	20	200	四	3.9	150…∞
HTS 201-40-LC2	●	法蘭外殼。內部或外部?？刂茊卧８邏阂€、母線或連接器螺栓。	20	400	8	1.9	150…∞
HTS 201-80-LC2	●	法蘭外殼。內部或外部?？刂茊卧?。高電流端子。	20	800	16	0.95	150…∞
HTS 201-120-LC2	●	法蘭外殼。內部或外部?？刂茊卧?。高電流端子。	20	1200	24	0.63	150…∞
HTS 201-160-LC2	●	法蘭外殼。內部或外部?？刂茊卧８唠娏鞫俗?。	20	1600	32	0.47	150…∞
HTS 201-200-LC2	●	法蘭外殼。內部或外部?？刂茊卧８唠娏鞫俗?。	20	2000	40	0.38	150…∞
HTS 201-400-LC2	●	法蘭外殼。內部或外部。控制單元。高電流端子。	20	4000	80	0.19	150…∞
HTS 241-10-LC2	●	法蘭外殼。內部或外部?？刂茊卧?。高壓引線、母線或連接器螺栓。	24	100	2.4	9.2	200…∞
HTS 241-20-LC2	●	法蘭外殼。內部或外部?？刂茊卧?。高壓引線、母線或連接器螺栓。	24	200	4.8	4.6	200…∞
HTS 241-40-LC2	●	法蘭外殼。內部或外部?？刂茊卧?。高壓引線、母線或連接器螺栓。	24	400	9.6	2.3	200…∞
HTS 241-80-LC2	●	法蘭外殼。內部或外部?？刂茊卧?。高電流端子。	24	800	19.2	1.15	200…∞
HTS 241-120-LC2	●	法蘭外殼。內部或外部。控制單元。高電流端子。	24	1200	28.8	0.76	200…∞
HTS 241-160-LC2	●	法蘭外殼。內部或外部。控制單元。高電流端子。	24	1600	38.4	0.57	200…∞
HTS 241-200-LC2	●	法蘭外殼。內部或外部?？刂茊卧?。高電流端子。	24	2000	48	0.46	200…∞
HTS 241-400-LC2	●	法蘭外殼。內部或外部?？刂茊卧?。高電流端子。	24	4000	96	0.23	200…∞
HTS 301-10-LC2	●	法蘭或管狀外殼。內部或外部?？刂茊卧?。所有高壓連接器選項。	30	100	3	11.4	200…∞
HTS 301-20-LC2	●	法蘭或管狀外殼。內部或外部?？刂茊卧?。所有高壓連接器選項。	30	200	6	5.7	200…∞
HTS 301-40-LC2	●	法蘭或管狀外殼。內部或外部。控制單元。所有高壓連接器選項。	30	400	12	2.9	200…∞
HTS 301-80-LC2	●	法蘭外殼。內部或外部?？刂茊卧?。高電流端子。	30	800	24	1.43	200…∞
HTS 301-120-LC2	●	法蘭外殼。內部或外部。控制單元。高電流端子。	30	1200	36	2.9	200…∞
HTS 301-160-LC2	●	法蘭外殼。內部或外部?？刂茊卧?。高電流端子。	30	1600	48	0.71	200…∞
HTS 301-200-LC2	●	法蘭外殼。內部或外部?？刂茊卧?。高電流端子。	30	2000	60	0.57	200…∞
HTS 301-400-LC2	●	法蘭外殼。內部或外部。控制單元。高電流端子。	30	4000	120	0.29	200…∞

產品組C3 - MOSFET，可變導通時間，低耦合電容

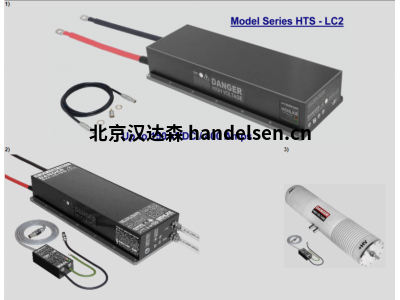

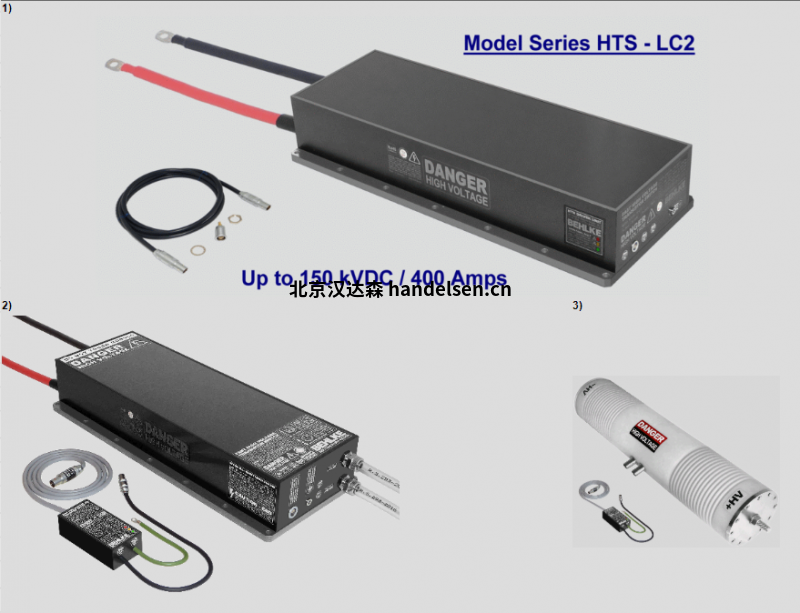

1) HTS 901-10-LC2，采用高壓瞬變防護LC2技術的低電容MOSFET開關。該開關旨在滿足非常苛刻的工業要求。隔離電壓＜150千伏
(可選高達300 kV)。帶有內置控制單元(可更換)。90千伏直流電，100安導通電阻＜40歐姆。開啟上升時間＜50 ns。
2) HTS 901-10-LC2，同上，但帶有選項SEP-C(獨立控制單元)和選項DLC(直接液體冷卻)。
HTS 1001-20-LC2，高功率MOSFET開關，帶選項th(管狀外殼)和選項DLC(直接液體冷卻)。100千伏直流電，200安一包。上升時間＜最大50 ns。功耗30千瓦
