BEHLKE 快速高壓二極管 FDA系列 型號參數

田永福 QQ：2850590589   手機：15201542839 電話：010-64717020-122 傳真：010-84786709-666 郵件：sales3@handelsen.cn

用于續流目的的快速高壓二極管組件，對于高達200 kV的電壓和高達10 kA的峰值電流，恢復時間為80 ns(型號系列FDA)。FDA二極管組件有單二極管、雙二極管或帶串聯阻塞二極管的二極管網絡，可與MOSFET或IGBT開關一起使用。所有BEHLKE高壓二極管均可提供成本效益高的塑料外殼或上述冷卻選項。請參考產品組E?？筛鶕?jù)要求定制高壓二極管。 電介質液體冷卻:   我們提供基于電介質冷卻劑(PFPE、PFC、HFE)的DLC直接液體冷卻的所有組件，包括智能泵單元、熱交換器、冷卻板、冷卻箱、有源和無源散熱器、流量傳感器、快速連接器、適配器、管道和冷卻劑(產品組F). 高壓零件部件: 高壓薄膜電阻器、高壓質量電阻器、高壓陶瓷電容器、高壓探針、高壓電纜(產品組G).

● 高溫超導固態開關的續流二極管與感性負載的結合 ● 軟恢復特性 ● 高峰值電流能力 ● 非常低的電感●短恢復時間

MOSFET開關和續流二極管：通常，本征MOSFET開關二極管的正向電壓低于外部快速續流二極管的正向電壓。為了使反向電流安全地遠離本征二極管，有必要將所謂的“阻塞二極管”串聯到MOSFET開關。因此，當MOSFET開關應由快速續流二極管保護時，我們總是建議使用這種額外的阻塞二極管。阻塞二極管必須至少具有開關的峰值電流能力。關斷電壓并不重要，必須僅高于本征二極管和續流二極管之間的正向電壓差。該差值通常約為10伏，情況下可達數百伏(大型MOSFET堆棧和峰值電流)。足夠的阻塞二極管可作為BEHLKE FDA二極管的單一部件或集成部件(集成阻塞二極管，選項IBD和IBD-C)。

定制的高壓二極管:我們制造200 kV截止電壓和100 kA峰值電流之間的每一個定制的高壓二極管組件，具有下面列出的任何冷卻選項

產品代碼: 型號包含有關電壓、電流和開啟行為的編碼信息。前幾個數字代表電壓，單位為kV，破折號前的最后一個數字表示拓?fù)浣Y(jié)構(0 =不帶阻塞二極管的標準，1 =帶有集成的阻塞二極管)。破折號后的數字表示電流，單位為安培x10。特殊功能由第二個破折號后的字母編碼。示例FDA 60-180:FDA =快速二極管組件，6 = 6千伏，0 =標準，180 = 1800安培

模型 [排序依據尺寸]	描述 ●優先類型		規格 [mm3]	電壓 [KV]
FDA 60-180	●	尤其是HTS 61-40、HTS 61-240-SI和61-160-FI	78 x 76 x 25	6
FDA60-240	●	尤其是HTS 61-40、HTS 61-240-SI和61-160-FI	102 x 76 x 25	6
FDA 100-75	●		84 x 35 x 30	10
FDA100-150	●		84 x 35 x 30	10
FDA 160-75	●		84 x 35 x 30	16
FDA160-150	●		84 x 35 x 30	16
FDA 200-75	●		101 x 35 x 30	20
FDA200-150	●		101 x 35 x 30	20
FDA240-75	●		116 x 35 x 30	24
FDA240-150	●		116 x 35 x 30	24
FDA300-75	●		141 x 35 x 30	30
FDA300-150	●		141 x 35 x 30	30
FDA 320-75	●		152 x 35 x 30	32
FDA320-150	●		152 x 35 x 30	32
FDA350-150	●		205 x 35 x 30	35
FDA 640-75	●		300 x 35 x 35	64
FDA640-150	●		300 x 53 x 53	64
FDA800-75	●		400 x 35 x 35	80
FDA800-150	●		400 x 53 x 53	80
FDA100-300	●		84 x 70 x 35	16
FDA160-300	●		103 x 70 x 35	16
FDA200-300	●		103 x 70 x 35	20
FDA240-300	●		116 x 70 x 35	24
FDA320-300	●		152 x 70 x 35	32
FDA 640-300	●		300 x 70 x 35	64
FDA800-300	●		370 x 70 x 35	80
FDA 1500-300	●		700 x 70 x 35	150

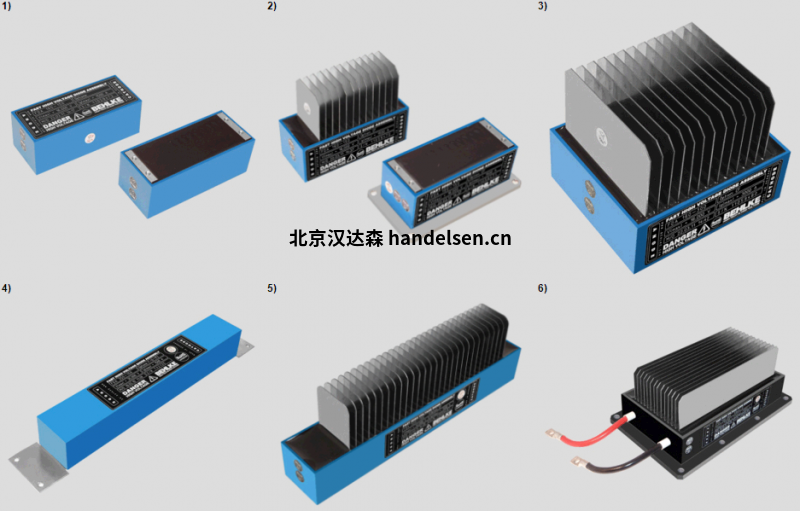

產品組E-快速恢復高壓二極管，FDA系列

1)FDA160-150?？焖倩謴?fù)二極管16 kV / 1500 A。反向恢復<85 ns @150A。圖為頂側和底側。
2)FDA160-150。快速恢復二極管16千伏/ 1500答。反向恢復< 85納秒@ 150A。頂端:帶散熱片(CF)。底部:帶銅冷卻法蘭(GCF)。
3)FDA160-300?？焖倩謴?fù)二極管16 kV / 3000 A。反向恢復<85 ns @ 300A?？蛇x銅散熱片(CF選項)。
4)FDA350-150?？焖倩謴?fù)二極管35 kV / 1500 A。反向恢復<85 ns @150A。帶有定制的高壓連接器。
5)FDA320-150?？焖倩謴?fù)二極管32 kV / 1500 A。 反向恢復<85 ns @150A。帶有可選的散熱片(CF )。功耗為400W。
6)FDA 160-800?？焖倩謴?fù)二極管16 kV / 8000 A。 反向恢復<85 ns @ 800A。帶散熱片(CF)和引線(PT-HV)的法蘭外殼(FH)。
