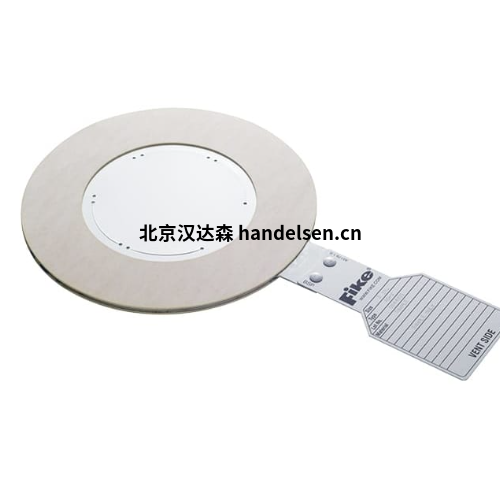

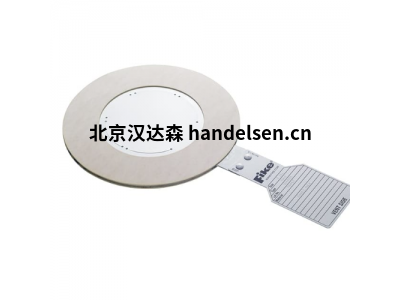

Fike爆破片AD系列用于大氣容器的保護



最小起訂貨量

  • 無限制

您可能還關注相似產品
  • 主營產品|閥門 泵 聯軸器 接頭 軸承 密封件 減速機
  • 公司榮譽| 明星產品
供應產品分類
  • 暫無分類
本頁信息為北京漢達森機械技術有限公司-余新星原廠生產的產品“Fike爆破片AD系列用于大氣容器的保護”產品信息,如您想了解更多關于“Fike爆破片AD系列用于大氣容器的保護”價格、型號、廠家的相關信息,請致電我們,或QQ在線交談。
品牌Fike 有效期至長期有效 最后更新2023-04-11 11:01
瀏覽次數1

Fike爆破片AD系列用于大氣容器的保護

 Fike爆破片AD系列用于大氣容器的保護

1.AD系列爆破片

AD爆破片設計用于大氣容器的保護和/或真空保護。AD-H 型號可用于衛生配置。

產品介紹:

單向標準突發 – 可選擇兩個方向突發

提供低爆破壓力,0.5 psig (35 mbarg) 至 15 psig (1034 mbarg)

無真空支架的部分真空額定值

無需特殊的爆破片支架(安裝在配套法蘭之間)

預連接墊圈,便于安裝

提供 CSA 認可的集成突發指示器

標準結構材料是316/316L SST頂部和底部,帶有含氟聚合物密封件。

其他材料可根據要求提供



技術規格:

設計:扁平復合材料,前向作用

尺寸范圍:DN40 至 DN600

爆破壓力范圍:1 psig 至 15 psig

爆破壓力公差:± 1 至 2 英寸光盤上的 14 psig;

                               當標稱要求的壓力超過 0 psig 時,在 5 英寸的圓盤上± 16.1 psig,更大的

                               ± 4 psig

1)Fike 的 AD 系列螺栓型爆破片是專門設計使用于常壓容器,防止超壓或過度真空。AD-V 系列螺栓型爆破片的設計只適用于超壓。



特性和優點

• 平板型爆破片,不需使用特別的夾持器,安裝在標準的 ASME 150 配套法蘭之間。(其它法蘭等

級可根據要求提供)

• 壓縮非石棉(芳綸纖維腈橡膠墊圈)墊片是預先安裝于爆破片的兩面

• 用含氟聚合物為密封,316 不銹鋼頂部和底部是標準的制造材料 • 50% 操作比 • 可用于低爆破壓力, 1 PSIG (.07 BARG) 至 15 PSIG (1.03 BARG) • 標準口徑為公稱管道口徑 2 IN (DN50) 至 24 IN (DN600)。更大口徑也有供應。 • 最高操作溫度是 500°F (260°C) • 在同等壓力下任一方向爆破 (1:1 ratio) (只適用 AD 爆破片) • AD-V (真空) 單一方向爆破并能承受全真空

 QQ截圖20230411095639

2)AD-H 系列 - AD-H BT, AD-H TC



描述

Fike 的 AD-H 系列爆破片是為大氣壓力下的衛生級容器提供過壓保護而專門設計的。

Fike 的衛生級爆破片是遵從 3-A 衛生標準 60-01。因此,認證的爆破片為“一次性安裝”,其設計易于通過 CIP (Clean-in-Place) 方式清洗且無需拆卸和重新安裝以便維護對 3-A 衛生標準的遵從。



特性和優點:

AD-H BT

•平面爆破片,無須特制夾持器,安裝在標準的 ASME 150 配套法蘭之間 (根據要求可提供其他法蘭

等級)

•單向爆破

•標準制造材料為 316 不銹鋼頂部和含氟聚合物的密封 (根據要求可提供其他材料)

• 50% 操作比

•可用于低爆破壓力, 1 PSIG (.07 BARG) 至 15 PSIG (1.03 BARG)

•標準口徑為公稱管道口徑 2” (DN50) 至 24” (DN600)

•標準為零制造范圍

AD-H TC

•平面爆破片,專門用于衛生級 ASME BPE 型墊圈和 NA-Connect 配件

•單向爆破

•標準制造材料為不銹鋼頂部和帶 PTFE 的密封 (根據要求可提供其他材料)

• 50% 操作比

•可用于低爆破壓力,5 PSIG (.34 BARG) 至 15 PSIG (1.03 BARG)

•衛生型墊片是 USP Class VI 認證的并已安裝到爆破片上

•標準口徑有 1 1/2” 至 4” 和 DN40 和 DN50

•3-A 衛生標準認證 (除了白色 EPDM 以外
