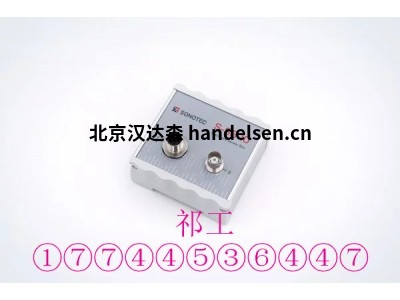

固定式傳感器盒 S-SB10

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：2850590582@qq.com

　　用于過程和機器的在線監控

　　S-SB10 可與機載和結構聲探頭配合使用。這允許監控非常通用的條件和過程。例如，機載超聲波可用于檢測泄漏處的氣體湍流以及電氣系統的局部放電過程。這兩個過程都產生高頻超聲波信號。

　　使用固定式傳感器盒S-SB10及其相關探頭，可以永久監控機器和工廠過程，只要產生可檢測的超聲波液位。在檢測點進行固定安裝可以更長時間地監控趨勢。根據超聲波聲級的變化，可以評估工廠狀況。不同的探頭版本支持空氣傳播的聲音和結構聲音應用。

　　優勢一覽

　　連接各種探頭，用于固定監測超聲波液位

　　在線監控液位和報警觸發器

　　較長時間的趨勢觀察

　　寬帶信號采集范圍為 1 kHz 至 100 kHz

　　自動或手動輸入增益、帶通濾波器、報警閾值、平均

　　RS485接口和電流輸出

　　兼容探頭：T10、T20 和 L50

　　S-SB10的主要功能是以可用于下游低采樣系統的方式轉換高采樣超聲波信號。超聲波信號必須在幾百千赫茲 (kHz) 的范圍內采樣。簡單的測量卡或機器或過程控制的信號輸入無法做到這一點。如果要處理超聲波范圍內的數據，則必須進行適當?shù)霓D(zhuǎn)換。在S-SB10中，首先對高頻數據進行相應的放大和濾波。然后，發生水平形成，導致數據流減少。最后，可以通過電流輸出發送液位數據或報警信號。有了這些信號，現在可以饋送簡單的測量卡或PLC控制，然后接管進一步的數據處理。

　　還可以顯示過程顯示的水平，或在報警觸發器的幫助下直接觸發開關事件。

　　借助SONOTEC自己的PC軟件和USB-RS485轉換器，S-SB10的參數設置非常簡單。可以設置輸入增益、帶通濾波器的轉折頻率(以 5 kHz 步長為單位)或平均值，這對于調試和適應相應的測量任務至關重要。此外，還可以建立報警閾值，并選擇液位類型及其平均值。

　　S-SB10 可與機載和結構聲探頭配合使用。這允許監控各種條件和過程。例如，機載超聲波可用于檢測泄漏處的氣體湍流，以及電氣裝置的局部放電過程，因?yàn)檫@兩個過程都會產生高頻超聲波信號。

　　結構式探頭

　　T10

　　緊湊型結構式聲探頭，用于監測高達 100 kHz 的過程和機器

　　結構式探頭

　　T20

　　用于磁性表面的狀態監測

　　機載探頭

　　L50

　　適用于 S-SB10.xx

　　技術數據

　　設備類型傳感器盒，用于使用不同的探頭監測超聲波聲級 固定式

　　頻率范圍高達 100 kHz(可變，根據要求)

　　測量范圍0 ...128 dBμV

　　安裝2 個螺紋孔(見技術圖紙)

　　工作電壓9 ...24 伏直流

　　電氣連接(另請參見引腳分配)探頭輸入/連接(可根據要求提供

　　其他) S-SB10.02： BNC

　　S-SB10.01： 迷你 XLR

　　輸出： 5 針 M12 連接器

　　接口電流輸出： 0/4 ...20 mA 用于聲級 RS485 接口(用于配置)

　　外殼材料鑄鋁合金，粉末涂層

　　工作溫度-10 °C ... +40 °C

　　儲存溫度-20 °C ... +60 °C

　　防護等級IP54 防護等級

　　尺寸(長 x 寬 x 高)84 x 79 x 44 mm(詳見圖紙)

　　重量約 350 g(不含電纜和探頭)

　　版本S-SB10.02 連接器 BNC： 200 01 0329

　　S-SB10.01 連接器迷你 XLR： 200 01 0328

　　交貨范圍固定式 SonAPHONE S-SB10.xx

　　技術數據表

　　配件(可選)連接電纜，帶屏蔽連接器 M12 和開口端，PVC 灰色(可根據要求提供其他電纜)

　　訂單號2 米： 400 01 0061

　　5 米： 400 01

　　0060

　　10 米： 400 01 0170
