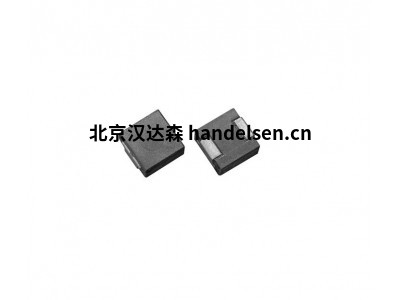

Vishay電感器IHLM-2525CZ-01型



   Vishay創建于1962 年，Vishay是半導體和無源元件的制造商，主要用于汽車、航空電子、軍事和航天、計算機、消費、工業、醫療和電信等主要行業電子元件，Vishay產品包括：電阻器、電感器、電容器、二極管、MOSFET、電源、光電等。



Vishay IHLM-2525CZ-01型電感器特征：

• 此封裝占位面積中的最低成型高度 (3.0 mm)

• 屏蔽結構

• 高達5 MHz 的出色DC/DC 能量存儲。 高達 SRF 的濾波電感器應用

• 在此封裝尺寸中，DCR/μH 最低

• 處理高瞬態電流尖峰而不飽和

• 超低嗡嗡聲，由于復合結構

• 封裝體提供更好的環境保護和防潮性能

• 與 IHLP 相比具有更高的介電耐受電壓

• 阻燃密封劑（UL 94 V-0）

• 耐腐蝕包裝



Vishay IHLM-2525CZ-01型電感器參數：

• 所有測試數據均參考 25 °C 環境溫度

• 工作溫度范圍 -55 °C 至 +125 °C

• 在最壞的工作條件下，部件溫度（環境溫度+溫升）不應超過125 °C。 電路設計、元件放置、PWB 走線尺寸和厚度、氣流和其他冷卻措施都會影響部件溫度。 應在最終應用中驗證零件溫度

• 額定工作電壓（電感兩端）= 75 V

(1) 直流電流 (A) 會導致大約 40 °C 的 ΔT

(2) 將導致 L0 下降約 20 % 的直流電流 (A)



Vishay IHLM-2525CZ-01型電感器應用：

PDA/筆記本/臺式機/服務器應用

大電流 POL 轉換器

薄型、大電流電源



Vishay 實例型號：

Vishay IHLM-2525CZ-01

Vishay IHLM-2525CZ-06

Vishay IHLM-2525CZ-07

Vishay IHLP-1212AB-01

Vishay IHLP-1212AB-11

Vishay IHLP-1212AE-11

Vishay IHLP-1212AZ-01

Vishay IHLP-1212BZ-01

Vishay IHLP-1212BZ-11

Vishay IHLP-1616AB-01

Vishay IHLP-1616AB-11

Vishay IHLP-1616BZ-01

Vishay IHLP-1616BZ-0H

Vishay IHLP-1616BZ-11

Vishay IHLP-1616BZET-01

Vishay IHLP-1616BZET-11

Vishay IHLP-2020AB-01

Vishay IHLP-2020BZ-01

Vishay IHLP-2020BZ-11

Vishay IHLP-2020BZET-01

Vishay IHLP-2020BZET-11

Vishay IHLP-2020CZ-01

Vishay IHLP-2020CZ-11

Vishay IHLP-2020CZET-01

Vishay IHLP-2020CZET-11

Vishay IHLP-2525AH-01

Vishay IHLP-2525BD-01

Vishay IHLP-2525CZ-01

Vishay IHLP-2525CZ-06

Vishay IHLP-2525CZ-07

Vishay IHLP-2525CZ-11

Vishay IHLP-2525CZET-01

Vishay IHLP-2525CZET-11

Vishay IHLP-2525EZ-01

Vishay IHLP-3232CZ-01

Vishay IHLP-3232CZ-11

Vishay IHLP-3232DZ-01

Vishay IHLP-3232DZ-11

Vishay IHLP-4040DZ-01

Vishay IHLP-4040DZ-11

Vishay IHLP-4040DZET-01

Vishay IHLP-4040DZET-11

Vishay IHLP-5050CE-01

Vishay IHLP-5050CE-06

Vishay IHLP-5050CE-07

Vishay IHLP-5050EZ-01

Vishay IHLP-5050FD-01

Vishay IHLP-6767DZ-01

Vishay IHLP-6767DZ-11

Vishay IHLP-6767GZ-01

Vishay IHLP-6767GZ-11

Vishay IHLW-4040CF-11

Vishay IHLW-5050CE-01

Vishay IHSR-1616AB-01
