德國SKF雙向角接觸推力球軸承BTW 35 CTN9/SP系列

孫粗 QQ：2335451726   手機：18510570918 電話：010-64714988-197 傳真：010-84786709-667 郵件：sales96@handelsen.cn

SKF 可分離軸承，適用于需要安全徑向和軸向支撐的應用，以及極其精確的軸向?qū)颉?/span>

SKF 角接觸推力球軸承是可分離的，即墊圈、球和保持架組件可以彼此獨立安裝。SKF 雖然最初設計用于支撐鉆機的轉臺，但它們也適用于其他應用。

特點和優點

承受軸向和徑向載荷

高承載能力

高軸向剛度

低摩擦

高速性能

SKF 雙向角接觸推力球軸承

SKF 雙向角接觸推力球軸承設計用于在兩個方向上軸向定位主軸。這些軸承可與 NN 30 K 或 N 10 K 系列圓柱滾子軸承組合安裝在同一軸承座孔中。這種軸承組合簡化了軸承座孔的加工。

雙向角接觸推力球軸承的公稱孔徑和外徑與相應的圓柱滾子軸承相同。然而，軸承座墊圈的外徑公差，結合推薦用于超精密圓柱滾子軸承在輕載荷到正常載荷和旋轉內圈載荷下的軸承座孔徑和幾何公差（標準條件下的座公差）將導致軸承座孔中的徑向游隙適當。該游隙足以防止徑向載荷作用在推力軸承上，前提是其外圈未軸向夾緊在軸承座中。

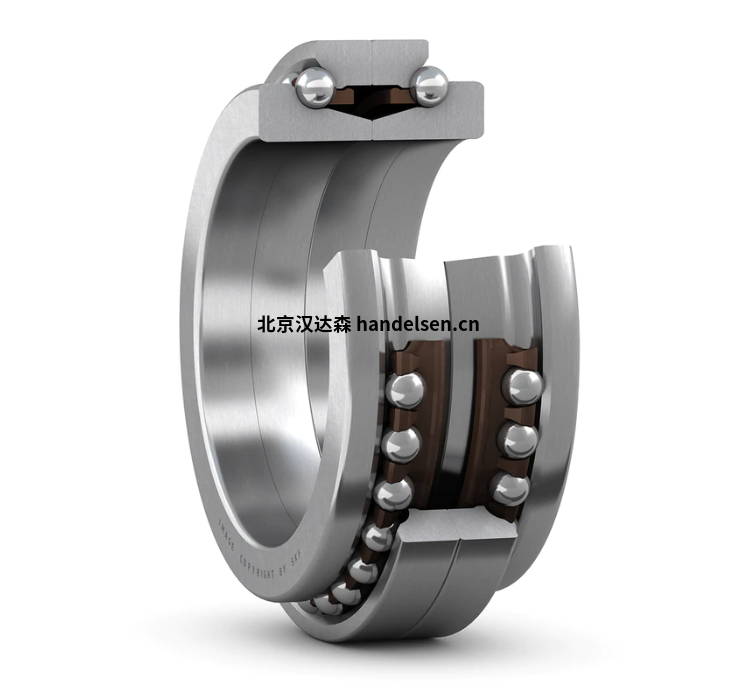

BTW 35 CTN9/SP

雙向角接觸推力球軸承，超精密，基本設計

雙向角接觸推力球軸承設計用于在兩個方向上軸向定位主軸。這些軸承旨在與圓柱滾子軸承組合安裝，由兩個背靠背排列的單列角接觸推力球軸承組成。大量的滾珠使這些軸承能夠承受兩個方向的高軸向載荷，并提供高度的系統剛性。

承受兩個方向的高軸向載荷

提供最大的承載能力和最大的系統剛性

適用于 35 至 200 mm 的軸徑

提供鋼球或陶瓷球

分離

尺寸

35 毫米 孔徑

62 毫米 外徑

34 毫米 高度

基本額定動載荷

16.8 千牛

基本額定靜載荷

39 千牛

疲勞載荷極限

1.83 千牛

脂潤滑的可達到速度

11 000 轉/分

油氣潤滑的可達到速度

14 000 轉/分

質量軸承

0.35 千克

   BTW 35 CTN9/SP

   BTW 40 CTN9/SP

   BTW 45 CTN9/SP

   BTW 50 CTN9/SP

   BTW 55 CTN9/SP

   BTW 60 CTN9/SP

   BTW 65 CTN9/SP

   BTW 70 CTN9/SP

   BTW 75 CTN9/SP

   BTW 80 CTN9/SP

   BTW 85 CTN9/SP

   BTW 90 CTN9/SP

   BTW 95 CTN9/SP

   BTM 100 BTN9/P4CDB

   BTW 100 CTN9/SP

   BTW 110 CTN9/SP

   BTM 120 ATN9/P4CDB

   BTW 120 CTN9/SP

   BTM 130 BTN9/HCP4CDB

   BTW 130 CTN9/SP

   BTW 140 CM/SP

   BTW 150 CM/SP

   BTW 160 CM/SP

   BTW 170 CM/SP

   BTW 180 CM/SP

   BTW 190 CM/SP

   BTW 200 CM/SP

?
