wippermann側弓鏈ASA 40

產品簡介:

王春風 QQ：2853369886   手機：13552869098 電話：010-64717020-112 傳真：010-84786709-666 郵件：sales22@handelsen.cn

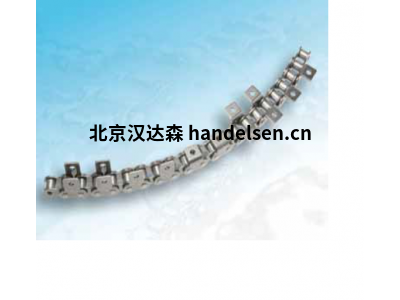

側弓鏈的結構類似于滾子鏈根據ISO 606標準。然而，與此相反滾子鏈，鏈節修改使其適應給定的空間和曲線行駛。

鏈節的橫向彎曲能力通過使用特殊加工的銷或銷和襯套之間的更大公差來實現。相應地調整內外鏈節之間的側向間隙。根據各自的設計，鏈條可用于250 mm的曲線半徑。側弓鏈通常用于輸送系統，除了通常的關節靈活性外，還需要轉彎能力。

帶有特殊加工銷的側弓鏈可以配備所有常用附件和特殊板。然而，由于它們的設計，它們具有較小的承載面積，因此僅適用于比同類滾子鏈更低的負載。

對于具有較大公差的設計，銷的直徑與相應的相比減小了滾子鏈。相應地修改外板的孔間距。附件可以作為單獨的額外部件提供。軸承面積小于同類產品滾子鏈。

產品參數

內部: 12,70 mm

寬度: 7,85mm

內部鏈接: 11,15mm

寬度: 14,40mm

外板: 7,95mm

寬度: 3,45mm

身高: 12,00

負重: 18,0kn

半徑:25mm

wippermann側弓鏈ASA 40
