HIMMEL減速電機

用于驅動慢速運行的機器。減速電機是電機和變速箱的組合。變速箱使驅動軸以低于電機軸的速度和扭矩旋轉。出于這個原因，HIMMEL減速電機用于傳統電動機無法經濟地實現所需輸出速度和扭矩的地方。

一般來說，減速電機的應用領域非常廣泛。工業中的主要應用領域是輸送線的驅動以及各種工廠系統中負載的提升、降低和移動。

HIMMEL減速電機的設計原理可實現低噪音，并且由于安裝體積小，因此是一種節省空間的驅動解決方案。由灰口鑄鐵制成的齒輪箱外殼穩定，減振，專為連續運行而設計。一些變速箱類型也提供鋁制外殼。

所有齒輪均經過銑削、球面刮削或磨削和表面硬化處理。齒輪的斜齒確保了最大的平滑度。

HIMMEL減速電機提供腳或法蘭版本，可以安裝在任何位置，并具有適當?shù)臐?rùn)滑量。當然，電磁制動器、逆止器和速度監視器的附加附件等應用也是可能的。

無論是軸還是法蘭的特殊尺寸，海梅爾技術都能提供合適的驅動裝置。通過我們的設計部門，我們始終能夠?yàn)槟尿?qū)動問題開發和提供正確的解決方案。

優勢

無故障和安全使用

緊湊且節省空間的設計

高性能

高扭矩，以及軸向和徑向力

廣泛的翻譯范圍

運行精度高，平穩性好

安靜

模塊化系統（多種組合，電機，聯軸器適配器等）

實施客戶特定的特殊解決方案

可變接線盒位置

用于直接連接的電纜版本或插頭版本

交貨時間快

重要備件的高可用性和快速交付

高度深入的內部生產

維護成本低

HIMMEL SAF03-71L8U

HIMMEL SL50-71 S/4

HIMMEL SL50-71 M/4

HIMMEL SL50-71 L/4

HIMMEL ZF07-G56



HIMMEL電動滾筒

HIMMEL滾筒電機用于驅動固定或可運輸?shù)膫魉蛶В赃\(yùn)輸各種散裝貨物;它們還用于無皮帶運輸系統。

由于其節省空間的設計和對給定工作條件的良好適應性，HIMMEL電動滾筒在驅動技術中開辟了越來越多的應用領域。幾十年來，它在輸送機技術的許多領域都取得了巨大的成功。

HIMMEL電動滾筒的設計方式是，電動機和減速齒輪安裝在滾筒護套內，從而形成一個封閉的驅動單元，在很大程度上不受外部影響。

各個部件的充足尺寸確保了即使在惡劣的工作條件下也能保持較長的使用壽命。最先進的生產方法確保低噪音和高效率的運行。雙面夾緊銷是扁平的，允許使用兩件式夾緊軸承輕松省時地安裝。

從接線盒到內置電動機的電源在所有電動滾筒中均由設計為空心軸的夾緊銷進行;電源連接在固定端子板上進行，與普通電動機一樣。或者，HIMMEL 電動滾筒也可以設計成電纜。

由于沒有易磨損的可移動傳動元件（滑環、電刷），電源不需要維護。

HIMMEL電動滾筒采用全封閉設計制造，防塵，可防止水射流，防護等級高達IP69k。因此，它們適用于戶外和多塵或潮濕的房間。

可以安裝電磁制動器、逆止器和速度監視器。HIMMEL電動滾筒的設計原理可實現低噪音，并且由于安裝空間小，因此可以節省空間的驅動解決方案

性能

12 種不同直徑

來自我們HIMMEL減速電機模塊化系列的各種齒輪比

螺旋齒

磨齒面，運行平穩

球形鋼護套，光亮鋼，覆蓋有防銹保護

軸承端蓋 TM 60 - TM 165 由鋁制成;TM 216 - TM 800 由涂漆灰鑄鐵或鋼制成

鋼夾緊龍頭，覆蓋有防銹

鋼齒輪行星或正齒輪減速機

直電纜接頭由黃銅制成，鍍鎳，帶 3 m 電纜 （TM 60 - TM165）

接線盒 （TM216 - TM800）

防護等級 IP65

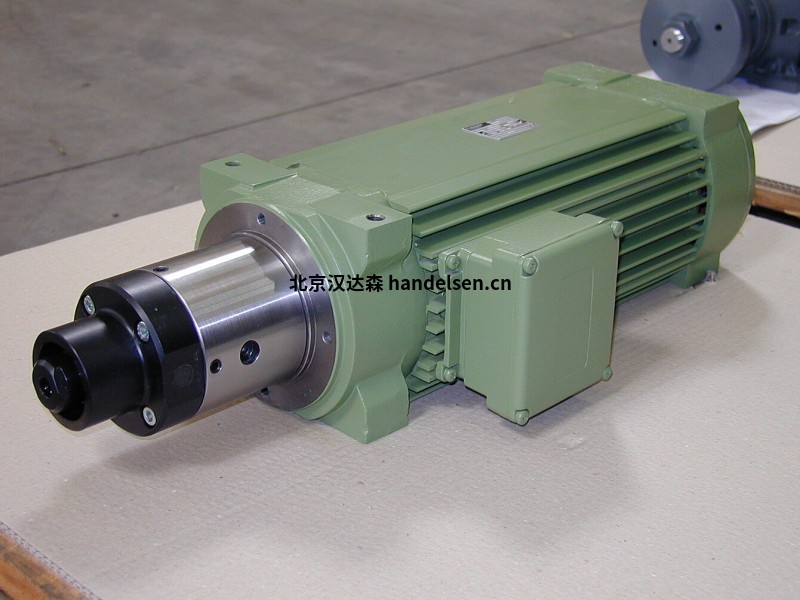

HIMMEL扁平電機

由于其緊湊和節省空間的設計，HIMMELFlachmotors是銑削，封蓋，劃線，鉆孔，鋸切，加工或磨削的理想選擇 - 無論是在對驅動單元的運行精度和性能有高要求的復雜機器系統中，還是在需要經濟高效和可靠的驅動解決方案的簡單機器系統中。

我們的盤式電機設計使其即使在最?lèi)毫拥臈l件下也能平穩運行。

HIMMEL 盤式電機系列有六種尺寸，因此始終為各種工作條件提供合適的電機尺寸。除了數十年的經驗外，我們的發動機還具有不斷進一步發展的特點。最先進的技術和客戶的具體要求是衡量一切的標準。

性能

防護等級IP54標準

通過集成風扇實現自冷卻

變頻器操作合適

轉速范圍高達 24，000 rpm

功率范圍高達 115 kW

規格

電機的尺寸取決于腳下邊緣到輸出軸中間（中心高度）之間的尺寸。對于狹窄的安裝情況，可以垂直安裝扁平電機。

K55系列

功率： 0.6 KW 至 5.0 KW

轉速：3，000 rpm 至 18，000 rpm

K62系列

功率： 0.5 KW 至 12.5 KW

轉速：1，500 rpm 至 24，000 rpm

K75系列

功率： 1.6 KW 至 24.0 KW

轉速：1，500 rpm 至 12，000 rpm

K90系列

功率： 5.5 KW 至 31.0 KW

轉速：1，500 rpm 至 9，000 rpm

K112系列

功率： 5.5 KW 至 60.0 KW

轉速：1，000 rpm 至 6，000 rpm

K160系列

功率： 45.0 KW 至 115.0 KW

轉速：3，000 rpm 至 6，000 rpm
