德國AMF夾緊系統NO.6375M 機械夾頭

機械或液壓夾緊以及零點夾緊技術

非常適合復雜的外部輪廓

工件的配合塊被銑削到夾頭中

徑向均勻感應鎖模力，非常適合薄壁工件

5面加工

提供靈活性的實用系統

通過液壓或機械夾頭、氣動臺虎鉗和我們的多種夾緊系統，我們?yōu)榘踩焖俚膴A緊操作提供了理想的條件。操作簡單，調整靈活，可用于各種應用。

模塊化設計的多重夾緊系統非常適合夾緊加工。集成安裝孔與AMF零點夾緊系統相結合，在設置時間方面開辟了額外的節省潛力。



技術規格：

NO.6375M  機械夾頭，包括主體 貨號533281

設計：

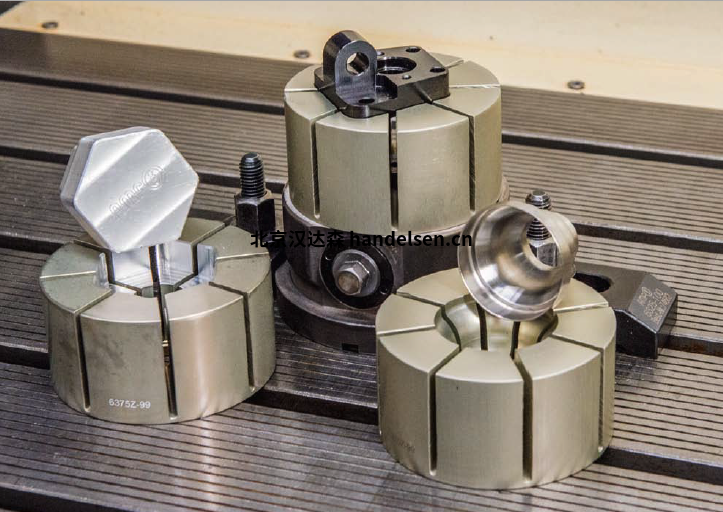

主體由拋光鋼制成。標準提供的夾頭附件直徑為99 mm，由陽極氧化高強度鋁制成。主體中的機構受到保護，不受灰塵和冷卻水的影響。用于固定到機床工作臺的周向夾緊邊緣。下側提供AMF K20零點系統的支架，以及用于定位AMF零點夾持模塊（帶分度）的凹槽。



應用程序：

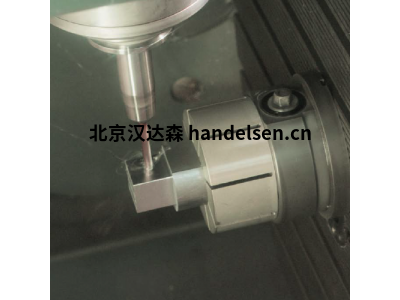

用于在機床中夾緊復雜的工件輪廓以進行5面加工。工件的對接板銑削到夾頭附件中，最小夾緊深度為2 mm。由于夾緊力沿徑向均勻地施加到部件上，因此對接板夾緊時無翹曲。例如，可以使用扭矩扳手通過夾緊螺釘調整夾緊力。因此，它特別適用于薄壁管和工件。

由于簡單的夾頭附件更換，可以快速、可靠地夾緊各種工件進行5面加工。

夾頭附件可以銑削至H1的高度，從而允許引入新的工件輪廓。



注：

*11 kN的最大夾緊力沿軸向方向引入夾頭，但未描述部件上的徑向夾緊力。這取決于加工高度。



其他型號：No. 6371G-50、No. 6371G-80、No. 6371G-80、No. 6370ZSB、No. 6375ZK-99、No. 6375H...

貨號：

304873

304923

304899

304949

304915

304964

304774

304824

304790

304840

304816

304766

304782

304733

304758

304808
