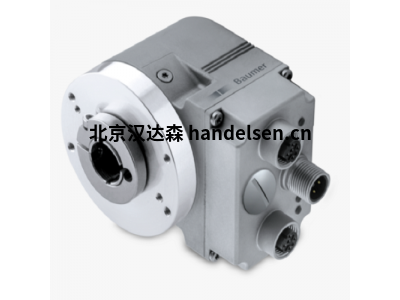

Baumer盲孔型絕對值編碼器的連接方式



品牌介紹



堡盟集團總部位于瑞士Frauenfeld（弗勞恩費爾德），是的工廠自動化和過程自動化生產廠家之一。目前堡盟集團在19個國家建立了39家分公司，業務遍及全球70多個國家，涉及領域包括傳感器、編碼器、視覺技術和過程儀表的研發與生產，并在各領域均處于地位。







絕對值多圈編碼器

光感應原理

最高分辨率：單圈18位，多圈16位

盲孔型

LED狀態顯示

EtherCAT

超強的抗磁場干擾能力





技術數據 – 電氣參數

電源電壓

10…30 VDC

反極性保護

是

電流消耗（無負載）

≤100 mA (24 VDC)

接口

EtherCAT

功能

多圈

每圈步數

≤262144 / 18位 (可調節)

圈數

≤65536 / 16位 (可調節)

總分辨率

≤ 31 位

絕對精度

±0,01 ° (18位單圈 / 13位多圈)

±0,025 ° (13位單圈 / 16位多圈)

感應原理

光電

抗干擾性

EN 61000-6-2

輻射干擾

EN 61000-6-4

狀態指示燈

4個LED，集成在外殼中

認證

UL認證 / E63076

技術數據 – 機械參數

尺寸（法蘭）

ø58 mm

軸類型

ø10…15 mm (盲孔型)

防護等級（EN 60529）

IP 54

IP 65

IP 67

運行速度

≤6000 rpm (機械)

≤6000 rpm (電氣)

啟動加速度

≤1000 U/s²

啟動轉矩

≤0,04 Nm (+25 °C，IP 54)

轉子慣量

20 gcm²

材質

外殼：壓鑄鋅

法蘭：鋁

工作溫度

-40…+85 °C (參見“概述”)

相對濕度

95% (不結露)

耐抗性

EN 60068-2-6

抗振動±0.75 mm - 10-58 Hz 10 g - 58-2000 Hz

EN 60068-2-27

抗沖擊100 g，2 ms

近似重量

500 g

連接

3 x M12 法蘭接頭

沈陽漢達森YYDS邊慶杰

Baumer盲孔型絕對值編碼器
