瑞典AQ氣泡傳感器FCP4-25-EX氣泡檢測原理

氣泡檢測原理
通過使用超聲波監測流過空氣傳感器的液體中的氣泡。
在空氣傳感器內部，兩個低強度超聲波束在方向上穿過液體路徑傳輸垂直于液體流動。
如果氣泡移動到超聲波束中的一個，則超聲波將被部分偏轉并且強度為超聲波減少。 控制器不斷測量超聲波的強度，如果它變成了低于閾值，它會檢測到氣泡。 液體中的致密顆粒也會使超聲波偏轉并且可以因此被檢測到。 為了實現對氣泡的非常低的靈敏度，使用不同的技術來測量阻尼效果液體對空氣傳感器壁的振動有影響。

靈敏度

氣泡的靈敏度可以設置為高，中，低，非常低和非常低。

在靈敏度設置為高的情況下，可以檢測到直徑約為2mm或更大的單個氣泡通過空氣傳感器。

在靈敏度設定為中等的情況下，可以檢測到直徑約3mm或更大的單個氣泡。

在靈敏度設置為低的情況下，可以檢測到直徑約10mm的單個氣泡。靈敏度低通過要求兩個探測器同時檢測氣泡，在空氣傳感器中實現。

一起發現許多小氣泡就像是一個大泡泡一樣。如果有很多氣泡，甚至可以檢測到微小的（微觀）氣泡。當使用非常低的靈敏度時，空氣傳感器應安裝垂直液體流量，否則，空氣傳感器內部留下的液滴可被檢測為液體。靈敏度非常低適用于直徑<14 mm的空氣傳感器。

空氣傳感器

通過超聲波監測流經空氣傳感器的液體，并監測是否存在氣泡或氣泡的存在。

通過連接的超聲波控制器檢測到顆粒?？諝鈧鞲衅骺煽壳胰菀讈?lái)使用。它是由一體成型的，內部光滑，Ra值低。

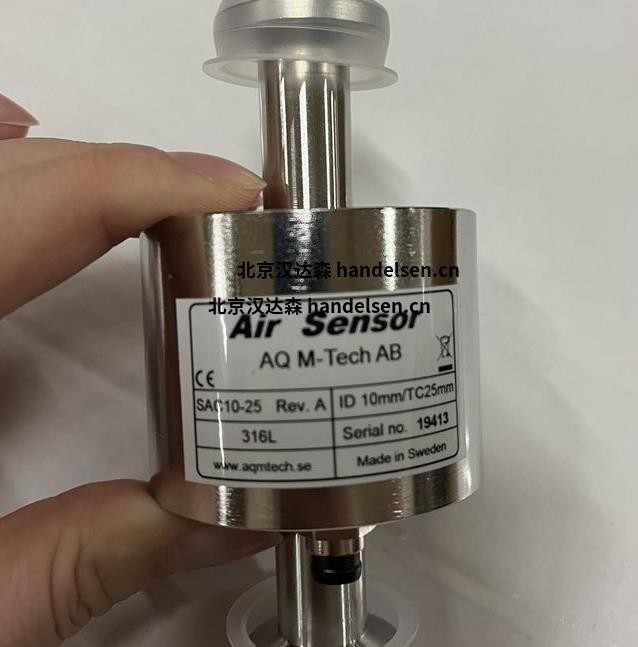

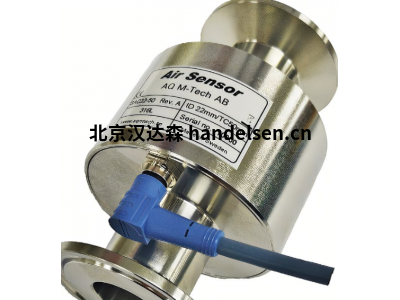

空氣傳感器SAC、CCS、FCS采用316L不銹鋼材質，可進行蒸汽消毒。

空氣傳感器FCS和空氣傳感器FCP的電纜是固定的，不可拆卸。

空氣傳感器CCS有一根帶接頭的固定電纜。

操作溫度范圍* SAC、FCS、CCS：0℃～100℃

              PAC、FCP：0℃～80℃。

最高溫度范圍* SAC、FCS、CCS：-20℃～130℃（130C時：最長總時間500小時）

              PAC、FCP：-20℃至80℃

最高壓力      SAC, FCS, CCS: 1Mpa / 10 bar  在最高溫度下。

              PAC、FCP：700kPa 20℃、500kPa 50℃、50kPa 80℃

防護等級      IP67

管材表面處理（Ra值）SAC、FCS、CCS：<0,375微米/<15微英寸。

                     PAC、FCP：<1微米/<40微英寸。

標準的管子連接方式是TC，但也可根據要求提供定制的管子連接方式。

空氣傳感器SAC和FCS的潤濕部分由316L不銹鋼制成，等級為EN 1.4404，但也可以是不銹鋼。

可訂購其他不銹鋼牌號的產品，例如：316L - EN 1.4435或904L - EN 1.4539。

空氣傳感器CCS的潤濕部分由316L不銹鋼制成，等級為EN 1.4435。

空氣傳感器PAC和FCP的潤濕部分由聚丙烯（PP）制成。

?

型號展示：

AQ空氣傳感器，PP（聚丙烯）

瑞典AQ 傳感器 FCP4-25    內徑：Ø4mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP4-25-EX 內徑：Ø4mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP6-25    內徑：Ø6mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP6-25-EX 內徑：Ø6mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP10-25    內徑：Ø10mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP10-25-EX 內徑：Ø10mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP14-25    內徑：Ø14mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP14-25-EX 內徑：Ø14mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP22-50    內徑：Ø22mm 外徑：Ø76mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCP22-50-EX 內徑：Ø22mm 外徑：Ø76mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCP38-64    內徑：Ø38mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，

瑞典AQ 傳感器 FCP38-64-EX 內徑：Ø38mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，

AQ空氣傳感器，PP（聚丙烯）

瑞典AQ 傳感器 PAC4-25    內徑：Ø4mm 外徑：Ø50mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 PAC6-25    內徑：Ø6mm 外徑：Ø50mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 PAC10-25    內徑：Ø10mm 外徑：Ø50mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 PAC14-25    內徑：Ø14mm 外徑：Ø50mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 PAC22-50    內徑：Ø22mm 外徑：Ø76mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 PAC38-64    內徑：Ø38mm 外徑：Ø84mm 卡盤連接：64 標準線纜：7m，

AQ空氣傳感器，PP（聚丙烯）

瑞典AQ 傳感器 APS4-25     內徑：Ø4mm 外徑：Ø49mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 APS6-25     內徑：Ø6mm 外徑：Ø49mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 APS10-25    內徑：Ø10mm 外徑：Ø49mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 APS16-25     內徑：Ø16mm 外徑：Ø49mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 APS22-50    內徑：Ø22mm 外徑：Ø54mm 卡盤連接：50 標準線纜：7m，
