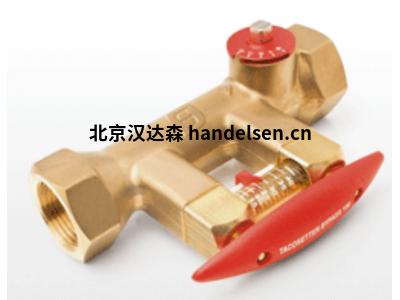

Taconova品牌 TacoSetter BYPASS 100內螺紋或外螺紋平衡閥
TACOSETTER旁路100優點
■ 準確快速的調整
王博雅
QQ:2353585188
手機:18519029373
電話:010-64714988-192
傳真:010-84786709-667
郵件:sales12@handelsen.cn |
|
|
有規模,沒有幫助
圖表、表格或測量裝置
■ 直接讀取設定音量
流量(升/分鐘)
■ 可變安裝位置,
免維護
■ 帶設定值的流量控制
調節器,調節器
■ 帶隔離的調節閥
設施(可能存在剩余泄漏)
■ 最小壓力損失
系統/基本圖
平衡閥,平衡閥
說明
直接液壓平衡和控制流向用戶或
子系統。平衡閥提供
一種簡單而準確的調節加熱流速的方法,
通風、空調和
冷卻系統。
液壓回路的正確平衡可確保最佳能量分配,從而提高效率和
經濟運行符合
符合節能規定
法律規定。
帶TacoLetter旁通平衡
閥門,任何合格的裝配工都可以設置
使用
獨特的流量測量裝置,
避免在培訓和
昂貴的測量設備。
安裝位置
TacoLetter旁路100需要
相同的直管段
長度和直徑作為系統。
閥門可安裝在水平、垂直或傾斜位置。
應注意箭頭
指向
流
直接調節、指示和隔離系統中的流量。
操作
流量測量基于
擋板浮子的原理
回位彈簧。讀數位置為
擋板浮子的底線。
測量裝置放置在
通向主流的旁路,隔離
來自系統流。根據要求
帶有自鎖閥的旁通閥
通過按壓/松開夾具打開/關閉。讀取流量
對主流沒有影響
速度
建筑類別
飲用水管道安裝
水、加熱和冷卻區域:
■ 公寓樓、屋苑、,
多住宅單元
■ 住宅護理設施、醫院
■ 行政和服務大樓
■ 酒店和餐館,工業
廚房
■ 學校建筑和體育設施
■ 商業和工業建筑
■ 部分使用的設施,如
營房、露營地
技術數據
全體的
■ 最大工作溫度:100?C
■ 最大工作壓力PO:10 bar
■ 測量精度:
■ 測量范圍20–80%:
指示值的±5%
■ 測量范圍<20%/>80%:
=指示值的±10%
■ kVS值和測量范圍
參見«類型概述»
■ 內螺紋(圓柱形)至
EN 10226-1或外螺紋G
(圓柱形)符合DIN ISO 228
布料
■ 外殼:黃銅
■ 內部:不銹鋼、黃銅、塑料
■ 觀察鏡:耐熱和耐沖擊塑料
■ 密封件:EPDM
流體
■ 采暖水(VDI 2035;
SWKI BT 102-01;ÖNORM H 5195–1)
■ 飲用水(DIN 1988-200)
■ 水和專用添加劑
用于防腐和防凍
高達50%(見文件《修正曲線》)
其他型號
太陽能應用設置器,見數據
活頁TacoLetter Bypass Solar 130
和TacoLetter Bypass Solar 185。
帶絕緣盒的成套設備
可用于TacoLetter旁路100
(參見我們的“產品系列”目錄
以及我們的“價目表”)。
TACOSETTER旁通100 |平衡閥
乙二醇校正曲線
