瑞士AQ氣泡傳感器SAC46-64氣泡檢測原理及安裝說明

空氣傳感器

通過超聲波監測流經空氣傳感器的液體，并監測是否存在氣泡或氣泡的存在。

通過連接的超聲波控制器檢測到顆粒?？諝鈧鞲衅骺煽壳胰菀讈硎褂?。它是由一體成型的，內部完全光滑，Ra值低。

氣泡檢測原理
通過使用超聲波監測流過空氣傳感器的液體中的氣泡。
在空氣傳感器內部，兩個低強度超聲波束在方向上穿過液體路徑傳輸垂直于液體流動。
如果氣泡移動到超聲波束中的一個，則超聲波將被部分偏轉并且強度為超聲波減少。 控制器不斷測量超聲波的強度，如果它變成了低于閾值，它會檢測到氣泡。 液體中的致密顆粒也會使超聲波偏轉并且可以因此被檢測到。 為了實現對氣泡的非常低的靈敏度，使用不同的技術來測量阻尼效果液體對空氣傳感器壁的振動有影響。

安裝空氣傳感器

一個或兩個空氣傳感器可以連接到一個超聲控制器D72、DP72或D128?？諝鈧鞲衅饔蠺C連接（三夾子），正確安裝和連接空氣傳感器以避免泄漏是很重要的。在安裝空氣傳感器時，也有必要考慮到外部加熱和冷卻源?？諝鈧鞲衅鞯脑O(shè)計是在正常大氣壓力（0.8巴-1.1巴）下使用，氧氣含量正常。

應由具備必要知識的人進行安裝。

垂直或水平安裝

我們建議將空氣傳感器垂直安裝，因?yàn)闅馀菰诶锩媾腔驳娘L(fēng)險較低。

然而，如果空氣傳感器安裝在水平方向，空氣傳感器的旋轉方向是很重要的。為了在緩慢的流速下獲得最大的氣泡敏感度，當空氣傳感器安裝在水平方向時，空氣傳感器應該旋轉，使電纜接頭在上面。如果想在慢速流速下獲得較低的靈敏度，可以將空氣傳感器轉到電纜接頭向下。

?

型號展示：

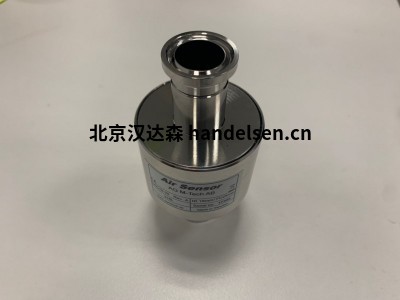

AQ空氣傳感器，316L（耐酸鋼）帶連接器

瑞典AQ 傳感器 SAC4.5-25    內徑：Ø4.5mm 外徑：Ø38mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC6-25    內徑：Ø6mm 外徑：Ø38mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC8-25    內徑：Ø8mm 外徑：Ø38mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC10-25    內徑：Ø10mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC10-25-EX 內徑：Ø10mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC16-25    內徑：Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC16-25-EX 內徑：Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC16-50    內徑：Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC16-50-EX 內徑：Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC22-50    內徑：Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC22-50-EX 內徑：Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC35-50    內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC35-50-EX 內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC46-64    內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：7m，

瑞典AQ 傳感器 SAC46-64-EX 內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：7m，

瑞典AQ 傳感器 SAC60-77    內徑：Ø60mm 外徑：Ø102mm 卡盤連接：77 標準線纜：7m，

瑞典AQ 傳感器 SAC60-77-EX 內徑：Ø60mm 外徑：Ø102mm 卡盤連接：77 標準線纜：7m，
