phytron 用于尺寸25至126的VSS步進電機的分解器 解析器



用于尺寸25至126的VSS步進電機的分解器



滿足苛刻的要求

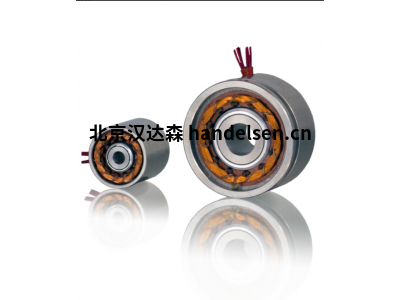

在需要機械元件的角度位置的地方使用旋轉變壓器（角度編碼器）。它們作為一種強大且經濟高效的解決方案，在行業的許多應用中鞏固了自己的地位。它對離心率和雜散磁場不太敏感。



堅固的設計允許在液氮（-197°C）、高真空（最高+200°C）和高放射性環境中使用解析器。











技術細節



尺寸為25至126的VSS電機的2個解析器尺寸



對雜散磁場不敏感



核要求>109 Rad



溫度范圍為-60至250°C



頻率6至12 kHz



初級阻抗94或115Ω



長期阻抗51或190Ω



轉化率0.5



轉子慣性1或20 g/cm2



重量：35或95克







DMP 20/29/37步進電機慣性阻尼器



無扭矩?fù)p失的可靠阻尼部件



DMP 20、29和37，Phytron的慣性阻尼器通過減少穩定時間和顯著抑制系統共振，改善了步進電機應用的系統特性。阻尼器設計用于具有第二軸的25（NEMA 11）、32（NEMA 14）和37（NEMA 17）號步進電機，用于光學應用或其他敏感環境。









技術細節



尺寸為25/32/42（NEMA 11/14/17）的雙軸步進電機慣性阻尼器



外徑20、29或37 mm



安裝在電機軸上



材料：鋁/塑料



直徑：2.5、3、4、5 mm或定制



用于安裝ISO 4027（DIN 914/A2）的無頭螺釘



環境條件：



環境溫度0至+60°C



儲存溫度-20至+70°C



防護等級IP 62（IEC 34）
