stuwe收縮盤 SDG系列 用于盤形部件的收縮
產品參數
stuwe HSD 81
軸徑 38 - 1050 mm
傳遞扭矩 1,5 - 19958 kNm
stuwe HSD 83
軸徑 100 - 1050 mm可
傳遞扭矩 30 - 23811 kNm
stuwe HSD 20
軸徑 20 - 250 mm
傳遞扭矩 0,15 - 18,3 kNm
低扭矩
stuwe HSD 21
軸徑 110 - 730 mm
傳遞扭矩 16 - 4033 kNm
中等扭矩
stuwe HSD 22
軸徑 9 - 1050 mm
傳遞扭矩 0,02 - 16493 kNm
高扭矩
stuwe HSD 23
軸徑 100 - 1050 mm
傳遞扭矩 26 - 19684 kNm
非常高的扭矩
產品介紹
HSD系列收縮盤是一種可拆卸的機械元件，用于將空心軸連接到軸上。熱縮接頭是一種免維護、由于壓入配合而不受污垢影響的連接方式，應用范圍廣泛。
HSD 類型是風力渦輪機傳動系統、包裝機或行李分揀系統中的軸和輪轂的經濟高效連接。

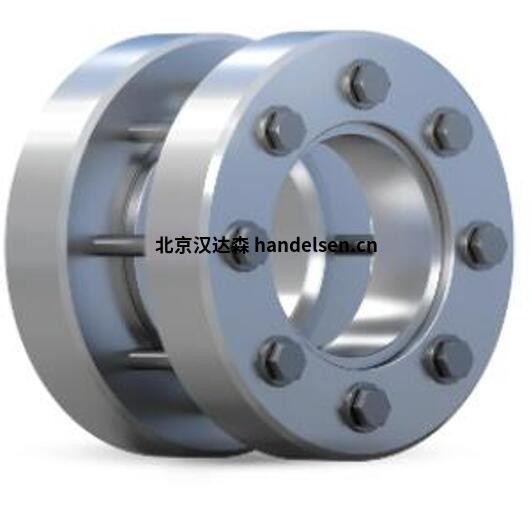

SDG系列收縮盤是一種四片式收縮盤，用于例如齒輪等盤形部件的節省空間的收縮
SDG 類型的一個變體是兩件式收縮盤類型 SDGH。這經常在裝配空間有限的地方找到應用
WK 和 WKL 聯軸器適用于任何需要輕松牢固地連接兩個自由軸端的地方
聯軸器適用于軸徑相同或不同的軸。對于軸部分之間較大的軸向距離，使用 WKL 型聯軸器
GF 型萬向軸法蘭非常適合將標準萬向軸連接到圓柱軸
它通過最佳的動力傳輸、簡單快速的組裝以及在變化或沖擊扭矩情況下的安全連接而與眾不同
AS系列外部鎖定單元，可以將盤形附件（例如制動盤、繩輪或滑輪）安裝在軸上
聯軸器的安裝也在應用范圍內。標準產品系列中有四種不同的版本，以便提供最大可能的變化，以便能夠找到理想的連接
stuwe AS 12
軸徑 9 - 100 mm
傳遞扭矩 0,02 - 15,8 kNm
中等扭矩，無彎矩
stuwe AS 22
軸徑 11 - 440 mm
傳遞扭矩 0,05 - 426 kNm
高扭矩 + 彎矩
stuwe AS 23
軸徑 40 - 440 mm
傳遞扭矩 3,3 - 562 kNm
最高可能扭矩 + 彎矩

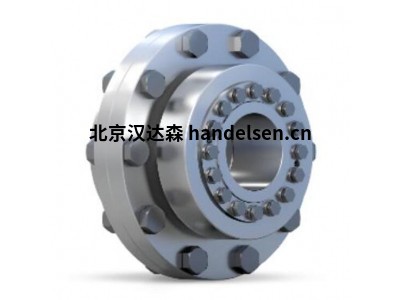

stuwe 法蘭聯軸器結合了摩擦軸-輪轂連接的優點和法蘭的優點：
最高功率和扭矩的可靠傳輸
高動態負載的傳輸
聯軸器的簡單快速組裝和拆卸以及
法蘭安裝部件（例如齒輪箱）的徑向插入和拆卸，無需軸向位移。
FKH 型法蘭聯軸器由兩個法蘭半部組成。它用于兩個軸的剛性連接。如果只需要一個半法蘭，STÜWE® 提供 FKHA 型法蘭聯軸器
FKHYD 型法蘭聯軸器是液壓鎖定的半法蘭聯軸器。液壓法蘭聯軸器將組裝時間降至最低。
stuwe收縮盤 SDG系列 用于盤形部件的收縮
