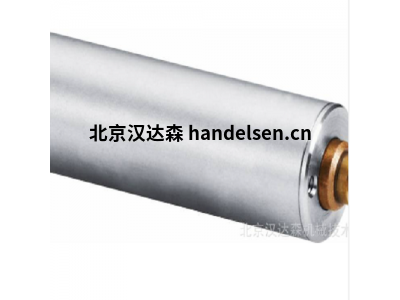

FAULHABER直流微電機0615的技術參數

邊慶杰 QQ：2850590584   手機： 18510057390 電話：010-64714988-214 傳真：010-64714988-668 郵件：tk9@handelsen.cn

精密合金換向
· 外徑 6 mm
· 長度 15 mm
1 名義電壓 UN 1,5 V
23 電樞電阻 大功效 R ηmax. 3,9 52 Ω %
4 空載轉速 n0 19 100 min-1
5 空載電流(輸出軸直徑 0,8 mm) I0 0,03 A
6 堵轉轉矩 MH 0,24 mNm
7 摩擦轉矩 MR 0,02 mNm
8 轉速常數 kn 13 840 min-1/V
9 反電動勢常數 kE 0,072 mV/min-1
10 轉矩常數 kM 0,69 mNm/A
11/12 電流常數 轉速/轉矩斜率 kI Δn /ΔM 1,449 78 224 A/mNm min-1/mNm
13/14 轉子電感 機械時間常數 L τm 12 8 μH ms
15/16 轉子轉動慣量 角加速度 J αmax. 0,01 244 gcm2 ·103rad/s2
1718 熱阻 熱時間常數 Rth1 / Rth2 τw1 / τw2 35 / 76 2,6 / 110 K/W s
19 工作溫度范圍：
– 電機 -30 ...+85(選配 -30 ... +125) °C
– 線圈允許溫度 +85(選配 +125) °C
20 輸出軸軸承 燒結軸承
21 輸出軸大載荷：
– 輸出軸直徑 0,8 mm
– 3 000 min-1 時的徑向(距軸承 1,5 mm) 0,5 N
– 3 000 min-1 軸向 0,1 N
– 靜止，軸向 20 N
22 輸出軸串間隙：
– 跳動 ≤ 0,03 mm
– 竄動 ≤ 0,15 mm
23 外殼材質 鋼，表面發黑鈍化
24 重量 2 g
25 旋轉方向 從前端面觀測，順時針旋轉
26 轉速可達 nmax. 24 000 min-1
27 磁極對數 1
28 磁鋼材料 NdFeB
