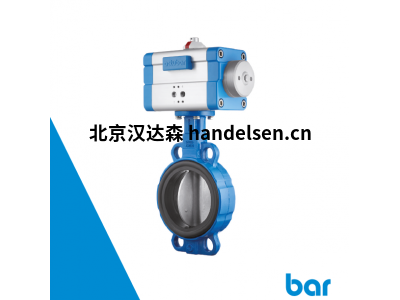

德國BAR多功能執行器G S - 0 7 5 / 0 9 0 - 0 7 – F05 -V14 F

王春風 QQ：2853369886   手機：13552869098 電話：010-64717020-112 傳真：010-84786709-666 郵件：sales22@handelsen.cn

產品說明

憑借40年的自動化經驗，我們能夠滿足閥門市場的當前要求，并與bar-agturn一起為我們不同的客戶群體開發了一種新的氣動直角回轉致動器。

由于其特殊的設計、堅固的結構和技術特性的多功能性，我們滿足了從工廠設計者和工廠制造商到用戶的需求。

這涵蓋了非常廣泛的扭矩值和旋轉角度。

使用說明:

1.         由于從2到13.040 Nm的18種不同尺寸和扭矩，合適的旋轉致動器可用于截流閥的各種應用。

2.         由硬涂層鋁制成的蓋子和外殼的高質量粉末涂層允許在惡劣的環境條件下使用。

3.         電磁閥接口位于剖面高處，易于接近，優化了先導閥的安裝。

4.         電磁閥連接另一側的末端位置調節有助于調節過程。

5.         標準化接口VDI/VDE 3845可用于設置所有商用信號和控制設備。

6.         位置指示器是產品的一部分，配有顯示閥門位置的可變夾子。

7.         終端位置可以配置在0°和90°之間以及+5°到-5°之間，從而可以對閥門進行節。

8.         每種致動器尺寸有2種ISO法蘭模式可用于大多數尺寸，以確保閥門的靈活自動化。

9.         八角形小齒輪連接適應閥門的平行或?qū)沁x擇器軸對準，并確保節省空間的致動器結構。

10.     安全彈簧的簡單組裝和拆卸，設計用于氣動扭矩和彈簧扭矩之間的平衡比。

11.     每個控制壓力都分配給一定數量的彈簧，便于根據扭矩選擇致動器。

12.     致動器外殼上的激光雕刻標記了法蘭圖案和空氣連接，以便于清晰定位。

13.     序列號也是激光雕刻的；這有助于隨時追蹤致動器的制造過程。

14.     精確銑削的活塞齒系統確保更平穩的運行、的扭矩和低磨損。

15.     所有活動部件都使用滑動軸承，使用壽命長。

16.     由于具有不同旋轉角度的致動器變型，致動器覆蓋了廣泛的應用。

17.     通過對單作用和雙作用執行機構使用相同的蓋子，可以降低庫存水平。

產品參數:

粉末涂層；聚四氟乙烯

蓋涂層：PTFE

小齒輪：不銹鋼303；AISI不銹鋼316

密封件：FKM

環境溫度-20°C至+80°C

低溫：-40°C至+80°C

高溫：-20°C至+160°C

標稱樞轉角度

雙作用：90°、120°、180°

單作用：90°

標稱樞轉角度可調整為

兩個端部位置的標準角度為+5°至-5°

不同的旋轉角度，例如135°

旋轉角度限制高達100%

扭矩2至13.040牛米

控制壓力2至8 bar
