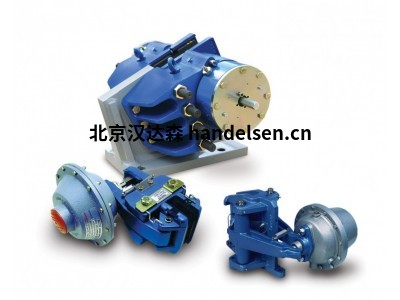

英國盤式制動卡鉗Twiflex MR系列

Twiflex MRD 盤式制動鉗 - 氣動應用，彈簧釋放

重量（卡鉗和推進器） - 7.65kg（僅推進器） - 1.15kg

全行程推進器的容積排量為150ml。

最大壓力 7 bar

最大制動力 - 3.6kN @7bar

推進器部件號 7200863

可用備件

項目 組件 零件編號

1 隔膜套件 7902799

2 活塞桿組件 7200802

Twiflex MRE 盤式制動鉗 - 氣動應用，彈簧釋放

重量（卡鉗和推進器） - 6.84kg（僅推進器） - 0.34kg

全行程推進器的容積排量為25ml。

最大壓力 7 bar

最大制動力 - 0.74kN @7bar

推進器部件號 7200478

Twiflex MRG 盤式制動鉗 - 氣動應用，彈簧釋放

重量（卡鉗和推進器） - 6.8kg（僅推進器） - 0.3kg

全行程推進器的容積排量為 64ml。

最大壓力 7 bar

最大制動力 - 1.9kN @ 7bar

推進器部件號 7200434

Twiflex MRH 盤式制動鉗 - 機械應用，杠桿操作

重量（卡尺和杠桿） - 7.9kg（僅杠桿） - 1.4kg

杠桿上的最大力 0.9kN

最大制動力 = 8.4kN @ 0.9kN 杠桿作用力

杠桿組件零件號 7800125

Twiflex MRW 盤式制動鉗 - 機械應用，手動操作

重量（卡尺和手柄） - 7.8kg（僅限手柄） - 1.3kg

1 轉手把 = 150N 制動力

最大制動力 = 2.68kN

手動旋鈕組件部件號 7800126

Twiflex MR碟剎卡鉗

碟剎卡鉗零件編號 6780413

卡尺重量 6.5 kg [14.33 lb]

總焊盤面積 58cm2

(2 墊) [8.99 in2)

焊盤尺寸新 63.5 x 46 x 12.7 毫米厚 [2.5 x 1.81 x 0.5 英寸）

墊磨損余量 8mm [0.32 in]

襯墊材料無石棉高摩擦材料

標準 MR 系列制動鉗作為右手組件提供（如上圖所示）。左手組裝可以

應要求提供或可在現場輕松更換。提供海洋版本。

可用備件

項目 組件 零件編號數量

1 臂組件 - 推進器側 6600112 1

2 臂組件 - 對面 6600113 1

3 卡尺底座 8030010 1

4 墊總成（1 墊） 0780123-Z 2

5 拉力彈簧 2400035 2

6 扭力彈簧 2500020 1

7 墊彈簧 7900024 2

彈簧套件（第 5 和 6 項） 7902811 1
