NetterVibration液壓內部振動器 NHR 150

NetterVibration液壓內部振動器 NHR 150

產品介紹

1.NetterVibration 液壓內部振動器

Netter Vibration在建筑領域擁有豐富的經驗，提供NHR 和 NVI 大體積混凝土壓實機等系列振動器。

液壓內部振動器產生由旋轉不平衡產生的圓形振動。它們特別適合集成在液壓挖掘機、裝載機和推土機中以壓實大粒度和沙子的混凝土。

振動器由萬向節懸掛在可用的 Netter 大體積混凝土壓實單元NVI 系列上，例如兩個或三個連續振動器或四個正方形振動器。

這些液壓內部振動器的工作原理是相同的。液壓馬達與帶有不平衡軸的軸相連，軸的旋轉會產生離心力，產生圓形振動。整個系統安裝在一個密封的外殼中。離心力取決于電機的速度和不平衡的靜力矩。

特點和優勢：

由挖掘機或裝載機的液壓系統驅動

離心力 21,630 N

安裝橫梁可雙向旋轉90°

壓實率 30 – 200 m³/h

工作速度 7,000 – 8,000 rev/min



NHR 和 NVI 系列大體積混凝土壓實機

NHR 150 系列液壓內部振動器特別適用于 壓實 最大粒度的混凝土和沙子。

所述 振動器通過萬向節懸掛 在上串聯NVI的大體積混凝土壓實單元 中可用的行例如兩個或三個振動器或正方形四個震動。

液壓挖掘機、裝載機和推土機被考慮用作運載車輛。例如，液壓挖掘機的現有鏟斗可以拆除并更換為 NVI。

NHR 150 振動器的完整控制裝置集成在 NVI 中，現有的輔助錘/剪操作設備通?？捎糜谝簤汗?yīng)和操作。因此不需要進一步修改運載車輛。

特征

粗粒大體積混凝土的壓實

用于安裝到液壓挖掘機或裝載機

由挖掘機或裝載機的液壓系統驅動

安裝橫梁可雙向旋轉90°

工作速度 7,000 – 8,000 rev/min

離心力 21,630 N

壓實率 30 – 200 m³/h

應用

大體積混凝土的壓實

沙子的壓實

適用于大型建筑工地，如水壩、電站或港口建設



2.NetterVibration 液壓外部振動器

液壓外部振動器產生由旋轉不平衡產生的圓形振動。它們特別適合集成在便攜式設備中，例如卡車、拖拉機或貨運列車，以及只有液壓能可用的各種應用。

根據您的應用，有不同的液壓外部振動器：

CV、CC、CCV 和 DV 系列：憑借堅固的設計，這些液壓內部振動器在市場上占據主導地位 40 多年，允許進行不同的錨固操作（螺紋孔、夾具和快速接頭）。

NHG L 系列：由于其獨特的創新設計，NHG L系列比 CV 和 DV 系列更高效、更緊湊。

這些液壓振動器的工作原理是相同的。液壓馬達與帶有不平衡軸的軸相連，軸的旋轉會產生離心力，產生圓形振動。整個系統安裝在一個密封的外殼中。離心力取決于電機的速度和不平衡的靜力矩。

特點和優勢

緊湊而堅固的設計

連續可調

高功率重量比

強大的

防滑

執行的任務

打掃

清空

松開和釋放

測試

壓實

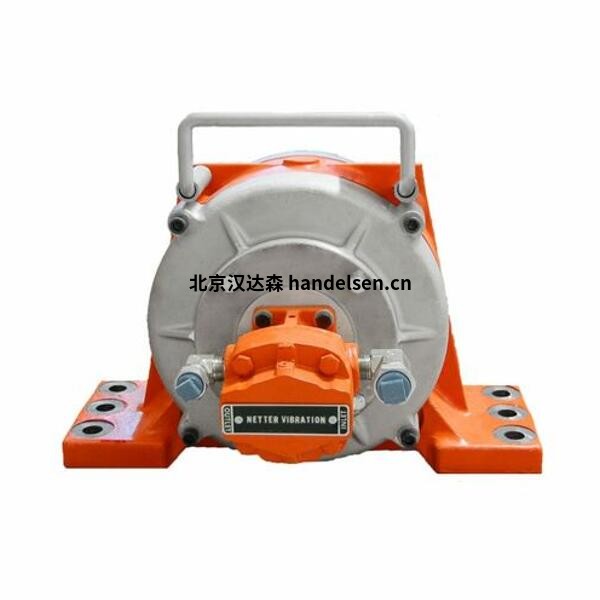

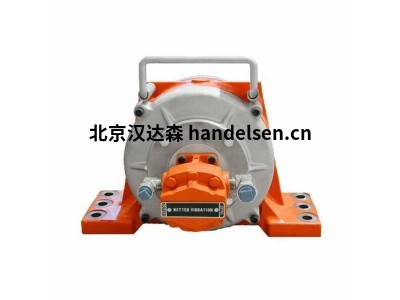

NHG L系列液壓外振器

NHG L 系列液壓外部振動器特別適用于 清空容器 和 含有粘附散裝材料的散裝材料料斗， 防止架橋 和 管道 以及 壓實各種材料。

一個特殊的特點是它用于 卸載運輸車輛，例如卡車、筒倉巴士和輪船。振動器通過屬于運載車輛的液壓系統驅動  ，因此獨立于任何外部能源供應。

旋轉振動是由不平衡產生的。高轉速導致大離心力。轉速和離心力可以通過體積流量連續調節。NHG 500 L、NHG 900 L 和 NHG 3000 L 具有固定的不平衡量。NHG 600 RL 的不平衡度可以從外部逐步調整。NHG L 系列液壓外部振動器也可提供不帶溢流油管連接的產品。

特征

旋轉振動

標稱頻率從 3,000 分鐘-1 到 7,000 分鐘-1

離心力從 4,070 N 到 61,206 N

通過體積流量連續可變的頻率

應用

清空容器和散裝物料料斗

不同材料的篩分和壓實

卸載運輸車輛



CV、CC、CCV 和 DV 系列液壓外部振動器

CV、CC、CCV和DV系列液壓外振動器特別適用于 鐵路貨車 和 散裝料斗的卸載 以及不同材料的 篩分 和 壓實。  使用液壓能進行傾倒和提升的卡車和拖拉機是液壓動力的來源。

CC/CCV 振動器的一個特殊功能是快速手動重新定位。

圓形振動是由雙軸承的不平衡副產生的。頻率和離心力可通過體積流量連續調節。液壓外部振動器產生高振幅和低頻率。CC、CV、CCV 和 DV 2.8/4 系列的不平衡度可分 6 級調節。DV 6-12、-25 和-50 系列的大不平衡量是連續可調的。單元之間的唯一區別是外殼的執行。振動器產生與其重量成比例的非常大的力。

特征

由法蘭液壓馬達驅動

標稱頻率從 1,750 min -1 到 5,400 min -1

離心力從 7,320 N 到 49,210 N

液壓連續可調頻率

高工作力矩，高振幅

低單位重量與高容量相結合

通過連接螺釘 (CCV)、支架 (CC) 或法蘭 (CV/DV) 安裝



部分型號

Netter Vibration NHG 500L - 600RL - 900 L

Netter Vibration NHG 3000

Netter Vibration NHG 6000

Netter Vibration NHR系列

Netter Vibration NVI 系列

Netter Vibration NHG L系列

Netter Vibration CV系列

Netter Vibration CC系列

Netter Vibration CCV系列

Netter Vibration DV 系列
