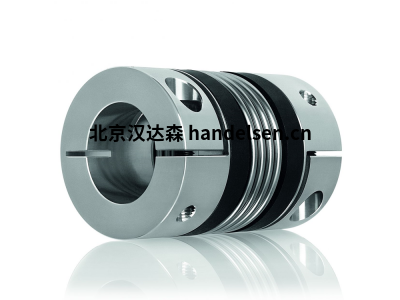

R+W金屬波紋管聯軸器 BX1系列

設計：

兩側法蘭安裝輪轂

2x 波紋管帶中間管（系列 10 不帶中間管）

轂和波紋管之間的焊接連接。

溫度范圍：-40° C 至 +300° C（-40° F 至 +572° F）

公差：定心直徑之間的總間隙為 0.03-0.08 毫米。

使用壽命：如果不超過技術額定值，這些聯軸器是免維護的。

材料：

波紋管由高度靈活的高級不銹鋼制成；

鋼制輪轂

非標準應用：可根據要求提供具有各種公差、鍵槽、材料、尺寸等的定制設計。

BX1 型波紋管聯軸器的特性：

用于高扭矩應用

緊湊、簡單的設計

易于安裝和拆卸

無間隙和扭轉剛性

可提供各種總長度

高錯位補償



BX4 金屬波紋管聯軸器，具有鍵槽連接的更高扭矩

設計：

兩側帶有可拆卸聯軸器輪轂

帶鍵槽

2x 波紋管帶中間管（系列 10 不帶中間管）

轂和波紋管之間的焊接連接

溫度范圍：-40° C 至 +300° C（-40° F 至 +572° F）

公差：輪轂和軸之間的整體間隙 0.03-0.08 毫米。

材料：

波紋管由高度靈活的高級不銹鋼制成；

鋼制輪轂

非標準應用：可根據要求提供具有各種公差、鍵槽、材料、尺寸等的定制設計。

BX4 型波紋管聯軸器的特性：

用于高扭矩應用

緊湊、簡單的設計

易于安裝和拆卸

扭轉剛性

可提供各種總長度

高錯位補償



EKH 彈性體聯軸器，帶分體式夾緊轂

設計：

由于分體式輪轂，兩個夾緊輪轂可完全分離

ISO 4762 夾緊螺釘

公差：軸和輪轂之間的整體間隙為 0.01 至 0.05 毫米。

材料：

夾緊輪轂：高達 450 系列的高強度鋁，800 系列及更高的鋼?

彈性體嵌件：精密模制、耐磨且熱穩定的聚合物

彈性體聯軸器模型 EKH 的特性：

可橫向安裝

同心加工輪轂

減振

電隔離

易于安裝

無反沖



R+W 聯軸器：驅動技術中不可或缺的

R+W 驅動元件是必不可少的，從最現代的車輛和醫療高科技設備，到機器和設備工程、風力渦輪機和鉆機，再到空間技術。當力必須在機器部件之間傳遞時，總是使用聯軸器。離合器的要求非常不同 - 它們的應用領域也多種多樣。

除了安全的扭矩傳輸之外，在過載情況下防止損壞也是他們的主要任務之一。為了讓機器經濟地工作，快速、準確和安全地傳遞扭矩非常重要。為了實現這一點，R + W 在其聯軸器的功能中完美地協調了阻尼、扭轉剛度、速度或慣性等關鍵方面。

種類繁多的聯軸器可滿足各種要求
