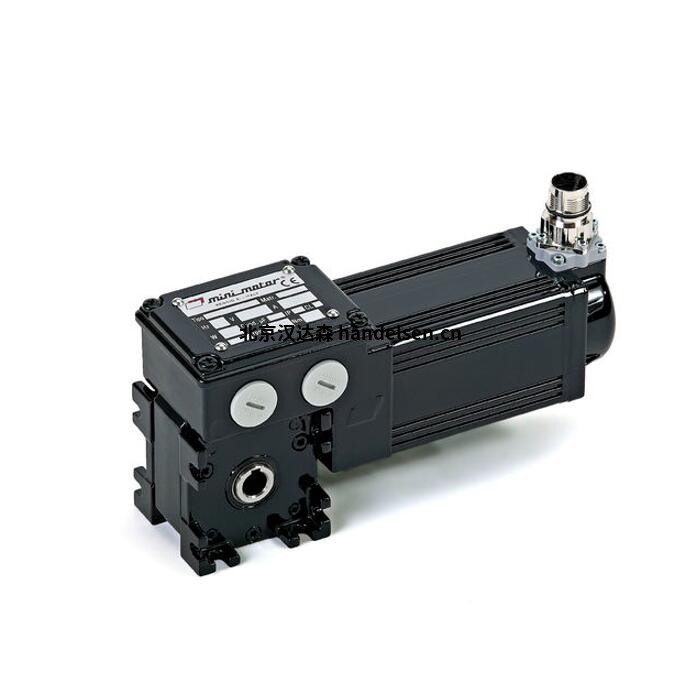

Mini Motor無刷電機 DBSE-S3 額定扭矩 9Nm
產品介紹
BSE系列
齒輪電機由 BS 系列無刷伺服電機和 1 級或 2 級行星減速器組成。
電機：4 極正弦無刷，封閉式。帶有釹鐵硼磁鐵的轉子。熱安全裝置。F級繞組。IP65 防護等級符合 CEI EN 60529 標準。使用 2 極旋轉變壓器進行反饋。帶高溫專用潤滑脂的小游隙軸承。
行星減速裝置：采用淬火和回火鋼 UNI7874 制成的外殼，具有 7 級精密齒。行星齒輪由氮化淬火和回火鋼制成。用于 BSE35 和 BSE45 型的氮化 42CrMo4 鋼 UNI7874 (Tenifer) 和用于 BSE55 和 BSE80 型的碳化鋼 17NiCrMo6 UNI EN 10084 的衛星齒輪。
使用帶有極壓添加劑 (EP) 的特殊合成油進行自潤滑。用于高溫的氟化橡膠特殊密封環。減速機輸出軸采用高強度鋼（約 1000N/mm2）。用于高扭矩和負載的輸出軸支撐軸承。
MCBS系列
電機：4極正弦無刷電機，全封閉。帶釹鐵硼磁鐵的轉子。安全斷路器。繞組 F 級。IP65 保護，符合 CEI EN 60529 標準。使用 2 極旋轉變壓器進行反饋。帶高溫專用潤滑脂的小游隙軸承。
齒輪單元：帶有壓鑄鋁外殼。中心距 26 毫米。CARO 青銅戒指，120÷160 HB 硬度。帶有磨削螺紋的硬化鋼螺釘在滾珠和滾柱軸承上旋轉。用特殊的長壽命油潤滑。密封圈由特殊橡膠制成，適用于高溫。
10 個齒輪比 (i) 可用，從 5 到 80。額定扭矩 9 Nm。版本 B3 或 B5。B5/S 左版本 – B5/D 右版本。
MCEBS系列
電機：4極正弦無刷電機，全封閉。帶釹鐵硼磁鐵的轉子。安全斷路器。繞組 F 級。IP65 保護，符合 CEI EN 60529 標準。使用 2 極旋轉變壓器進行反饋。帶高溫專用潤滑脂的小游隙軸承。
齒輪單元：第一級減速帶壓鑄鋁殼，第二級行星帶蝸桿和鋼殼，CARO青銅環，120÷160 HB硬度。帶有磨削螺紋的硬化鋼螺釘在滾珠和滾柱軸承上旋轉。用特殊的長壽命油潤滑。密封圈由特殊橡膠制成，適用于高溫。
9 種齒輪比 (i) 可用，從 37.5 到 400。額定扭矩 23.5 Nm。版本 B3 或 B5。B5/S 左版 – B5/D 右版本
CN : 數字驅動齒輪（逆變器/驅動器）：交流無刷伺服電機高達 2.3 Nm；高達 0.75 kW 的異步三相電機。
Miniaction 300 系列
設計用于控制功率高達 0.75kW 的三相異步電動機和無刷交流電動機 (BLAC)。功率部分的核心是配備保護系統的智能 IGBT 模塊 (IPM)，可確保設備可靠且高效，同時（除其他外）限制對外部組件的需求。
控制邏輯由 32 位微控制器和一組針對速度進行優化的指令組成，因此非常適合控制精密電機。
表現
閉環速度控制
位置控制
傳遞扭矩的限制
存儲多達 127 個運動配置文件
17 個數字輸入和 5 個數字輸出
2 個模擬輸入和 1 個模擬輸出
線路驅動器型增量編碼器的輸入
解析器的輸入
24 V 輸出用于控制抱閘
用于連接外部制動電阻的輸出
內置 EMC 濾波器（額定為 C3 類工業環境）
帶可拆卸顯示器的鍵盤（可選）
產品型號
Mini Motor 無刷電機 XCDBS-S3
Mini Motor 無刷電機 PCEDBS-S3
Mini Motor 無刷電機 PCDBS-S3
Mini Motor 無刷電機 MCEDBS-S3
Mini Motor 無刷電機 MCDBS-S3
Mini Motor 無刷電機 DBSE-S3
Mini Motor 無刷電機 DBS-S3
Mini Motor 無刷電機 DBS-S1
Mini Motor 無刷電機 MCDBS
Mini Motor 無刷電機 BS
Mini Motor 無刷電機 BSE
Mini Motor 無刷電機 MCBS
Mini Motor 無刷電機 MCEBS
