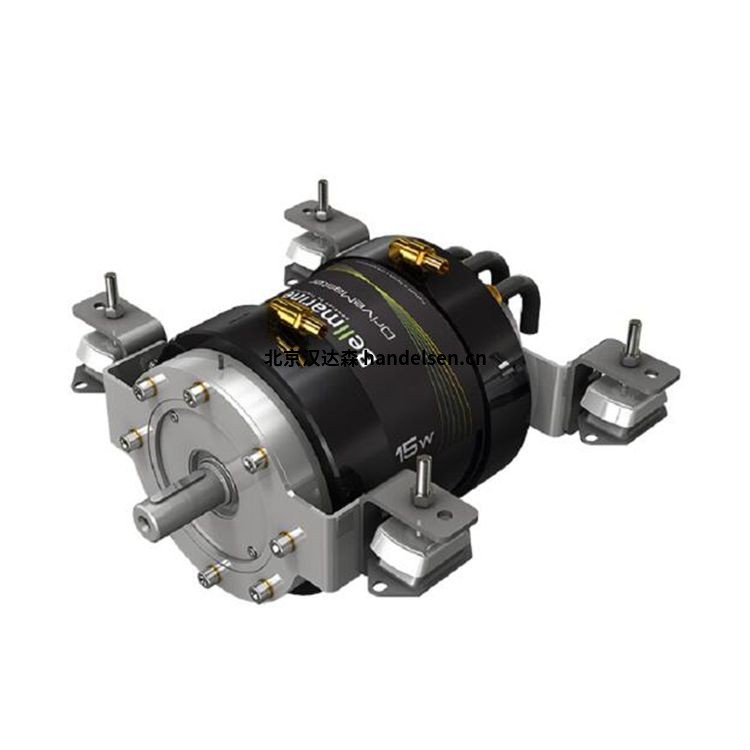

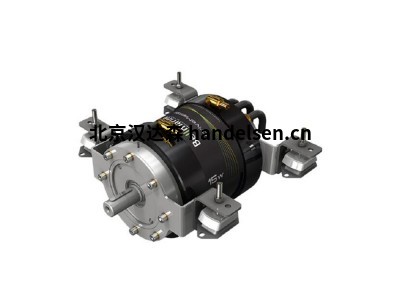

Transfluid永磁同步電機220 - 20

TRANSFLUID 為其混合模塊制造具有自然對流空氣冷卻的三相永磁同步電機（PMSM 永磁同步電機）。該解決方案在有限的重量和尺寸下確保了高效率和簡單性。



電機 PMSM 由電機控制器（頻率驅動器）控制，該控制器允許電機同時作為電機和發電機工作。電動機與控制器的集成允許系統的緊湊安裝，并使管理在任何操作階段都變得簡單有效。



電機的結構特性針對轉速高達 3000 rpm 的混合動力系統的特定用途進行了優化。該系統通過傳統的空氣冷卻方式進行冷卻，便于車載安裝，并允許您在其整個旋轉范圍內逐步利用動力。表征這些類型電機在低速時的扭矩曲線可以是標稱額定值的三倍，這對于車輛啟動非常有用。在中速范圍內，最高約 1500 rpm，傳遞的扭矩可以在有限的時間內達到標稱額定值的兩倍。在海洋應用中，這對于低船速操縱非常有用。













永磁電動推力器：TIER G ENGINE

Tier G 發動機可以作為獨立組件購買，甚至可以與全套配件（帶顯示器、電池、逆變器、電箱、踏板、CANbus 電纜等的管理單元）一起購買，使其成為即插即用的解決方案重新設計現有的車輛、船只和船只或構思新的。請隨時與我們聯系以獲取更多詳細信息并為您的新推進系統提供建議。

除了純電力推進之外，Tier G 還集成了用于混合動力解決方案的 Transfluid 電動機系列，通過在 HM 系列的混合動力模塊上安裝兩臺發動機，可以達到高達 200kW 的電力。







永磁技術。100 kW (134hp)@3000rpm



永磁電動推進器：實現的主要目標

– 高效率 = 節能

– 更長的電池運行時間 = 更長的續航里程

– 更低的成本

– 無振動 + 非常低的噪音 + 零排放 = 環保且使用舒適

– 緊湊的尺寸和高功率/重量比

– 非常靈活的扭矩曲線：不同的車輛可能需要不同的扭矩曲線

永磁電動推進器：技術特點

持續功率 100kW (134hp) 和峰值 130kW (174hp)

永磁技術：效率 97%

電源：384 Vdc 電池或 400 Vac 網絡

SAE 4-10 輸出 (SAE J617-620)，帶 SAE B 取力器

液體冷卻 (乙二醇或水）——溫度和壓力指示器



永磁電動推進器：應用

工業道路、越野車、GSE等

船用主推進

船用輔助推進



產品型號：

Transfluid 180 - 4

Transfluid 180 - 8

Transfluid 180 - 12

Transfluid 220 - 20

Transfluid 220 - 35

Transfluid 300 - 50

Transfluid 300 - 75

Transfluid 300 - 100

Transfluid 375 - 200
