功能說明

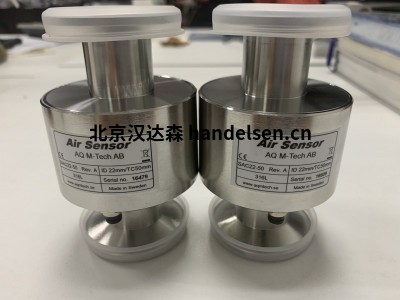

通過使用超聲波監測流過空氣傳感器的液體中的氣泡。在空氣傳感器內部，兩個低強度超聲波束在垂直于液體流動的方向上穿過液體路徑傳輸。

如果氣泡移動到超聲波束之一中，則超聲波將部分偏轉并且超聲波的強度降低。控制器不斷測量超聲波的強度，如果強度低于閾值，則檢測到氣泡。液體中的致密顆粒也可以以類似的方式偏轉超聲波，因此可以被檢測到。

非常低靈敏度和非常低靈敏度的測量使用不同的測量技術。它測量空氣傳感器壁中的超聲波振動如何因內部液體的存在而受到抑制。

測量精度取決于空氣傳感器的校準程度，流速，液體類型，空氣傳感器的安裝方式以及單個氣泡或許多氣泡以及空氣傳感器尺寸。

空氣傳感器的方向

如果空氣傳感器水平安裝，則方向很重要。 流過空氣傳感器的液體往往會將氣泡拉向管子的中心，但是當流速減少時，氣泡會上升到頂部。 如果空氣傳感器旋轉，則空氣傳感器對頂部的氣泡更敏感，使得電纜連接器（和標簽）朝上。 如果需要低氣泡靈敏度，請旋轉空氣傳感器，使電纜連接器（和標簽）朝下。 這使得空氣傳感器對管頂部的氣泡不太敏感。

設置氣泡的靈敏度

如果水平安裝，請旋轉空氣傳感器，使電纜連接器朝下。

FILTER設置確定檢測空氣的延遲（響應時間）?？紤]檢測可接受的空氣的最長可接受延遲是什么，并相應地設置FILTER：延遲0,3s或更長（不要將其設置為積分）。快速來去的氣泡將不會被檢測到。

將SENSITIVITY設置為低。靈敏度也可以設置為非常低或非常低，但這些設置使用不同的測量技術，其中無論氣泡如何都檢測到液體的存在。該技術不太可靠，對溫度變化敏感，僅適用于直徑> 16mm的工作。如果測量和校準過程中溫度變化超過±5℃，請勿使用。首先嘗試SENSITIVITY低和FILTER延遲0,3s或更長時間。如果仍有不需要的氣泡檢測，則將SENSITIVITY的設置更改為非常低或非常低。

連接空氣傳感器

空氣傳感器的電纜應直接連接到超聲控制器。 最大電纜長度取決于空氣傳感器， 必須始終連接電纜屏蔽（必須始終使用屏蔽電纜）。 電纜的任何未屏蔽部分不應超過30mm。 （僅存在于FCS和FCP上的外部屏幕不應連接到）

超聲波控制器，但可通過屏蔽電纜接頭連接到地面。 PAC還需要一根50mm跨接電纜。 為了最大限度地降低電氣干擾的風險，重要的是干擾源（如變頻器）應使用變頻器和電機之間的屏蔽電纜。

在安裝時，屏蔽鋁板必須放在屬于每個超聲波控制器的每組齊納屏障外面

設置

通過SETTINGS-菜單，可以設置空氣傳感器的參數。

選擇SET TYPE設置連接的空氣傳感器類型。 這告訴超聲控制器

對此空氣傳感器類型進行正確調整。

選擇SET DIAMETER將其設置為所連接的空氣傳感器的直徑或盡可能靠近。

這告訴超聲控制器對此空氣傳感器直徑進行正確調整。

選擇SET SENSITIVITY設置靈敏度。 這決定了Air的敏感程度

傳感器用于氣泡。

靈敏度可以設置為高，中，低，非常低和非常低。

在高靈敏度下，可以檢測到直徑約2mm的單個氣泡。

在中等靈敏度下，可以檢測到直徑為3mm的單個氣泡。

在低靈敏度下，可以檢測到直徑約10mm的單個氣泡。通過要求空氣傳感器內的兩個探測器同時檢測氣泡，可以實現低靈敏度。

一起發現許多小氣泡就像是一個大泡泡一樣。

如果有很多氣泡，甚至可以檢測到微小的（幾乎看不見的）氣泡。

高，中和低靈敏度是正常測量。

在非常低且非常低的靈敏度下，使用不同的測量技術。

該技術測量液體或無液體的存在，使空氣傳感器對氣泡非常不敏感。

極低的靈敏度不適用于直徑<22mm的空氣傳感器。極低靈敏度測量具有溫度依賴性，如果溫度變化超過±5ºC，則不應使用。


?

選擇SET FILTER設置FILTER - 時間。它決定了測量數據的方式

過濾。它可以設置為集成1ms - 3s或延遲300ms - 10s。

積分意味著整合（添加）每個氣泡的持續時間。當積分和高于FILTER-integrate - time時，將顯示空氣。當下次指示液體時，整合過程重新開始。

延遲意味著只有在連續檢測到空氣的時間超過FILTER延遲時才會顯示空氣。

如果有一定量的氣泡，長FILTER延遲和低靈敏度是有用的

應該是未被發現的。

當幾乎每個氣泡都應該被檢測到時，短濾波積分和高靈敏度很有用。

選擇SET RELAY設置繼電器的動作方式。有四個繼電器，每個繼電器有一個

常開觸點（斷電時和未連接傳感器時繼電器打開）。每個繼電器可以獨立設置。選擇關閉空氣或關閉液體，并選擇空氣傳感器1和空氣傳感器2.空氣指示的持續時間最短為0.5秒，即使檢測到氣泡的時間短得多（確保空氣的指示是注冊）。

選擇SET mA輸出以設置mA輸出的分配。 有兩個mA輸出：A和B.它們可以分配給空氣傳感器1或空氣傳感器2和正常測量數據或所有靈敏度

正常測量數據在指示LIQUID期間指模擬Ndata的組合，在指示AIR時6mA。

20mA = Ndata = 150％16mA = Ndata = 100％

8mA = Ndata = 0％6mA =檢測到空氣

4mA =錯誤

所有Sensitivities都將氣泡大小為mA。

16mA =液體（無氣泡）14mA =小氣泡

12mA =中等氣泡10mA =大氣泡

8mA =非常大的氣泡6mA =非常大的氣泡

4mA =錯誤。

氣泡指示時間始終最短0.5秒。
