Schischek執行器四分之一轉，用于阻尼器驅動，安全區域

Schischek執行器四分之一轉，用于阻尼器驅動，安全區域

　　故障安全、彈簧返回、四分之一轉執行器 InMax，用于阻尼器驅動，安全區域

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：2850590582@qq.com

　　防護等級 IP66 |不防爆，用于工業應用

　　控制 -

　　阻尼器

　　排氣 -

　　阻尼器

　　變風量控制

　　流量

　　控制

　　蝶閥

　　用于防火和防煙的空氣阻尼器

　　蝶

　　閥

　　截止

　　閥

　　球閥

　　混合閥

　　清管技術

　　技術建筑設備

　　工業

　　化學

　　制藥

　　海上

　　陸

　　上船舶建造

　　噴涂和干燥系統

　　筒倉

　　垃圾填埋場

　　水處理

　　沼氣廠

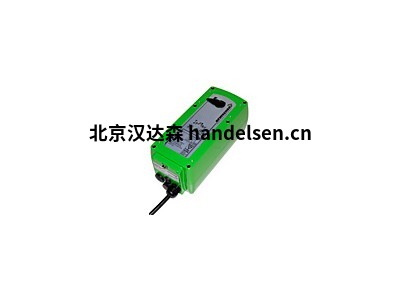

　　90° 1/4 轉執行器 InMax 尺寸 S

　　安全區域 | 5-30 Nm |開斷式，3位|IP66

　　



　　



　　不銹鋼-...-版本

　　



　　近海/海洋

　　-...-涂料

　　描述 – 電動 90° 四分之一圈執行器 InMax

　　根據類型，InMax四分之一圈各自的風門執行器用于空氣阻尼器，防火和排煙阻尼器，音量控制的自動化，以及球閥，節流閥和其他四分之一圈電樞。

　　安裝在安全區域(工業應用)

　　無/輸出或帶彈簧復位(故障安全版本)

　　可選不銹鋼或近海/海洋涂層

　　技術參數

　　力矩*

　　電源，自適應

　　頻率

　　旋轉角度

　　電機運行時間可調

　　彈簧復位*

　　控制方式*

　　反饋*

　　方形軸連接

　　住房保護

　　環境溫度

　　電源

　　測量

　　重量

　　安裝區域

　　*因類型而異最大尺寸 S

　　5-30 牛米

　　24-240 V 交流/直流

　　50-60 赫茲

　　95°

　　3，15，30，60，120 秒/90°

　　~ 1、3、10 秒/90°(取決于類型)

　　開關， 3 位置， 0-10 V 直流， 4-20 mA

　　0-10 V 直流，4-20 mA

　　12 x 12 毫米

　　IP66

　　-40°C

　　電纜約 1 m

　　長 × 寬 × 高 = 210 × 95 × 80 mm

　　鋁約 3.5 千克， VA 約 7 千克

　　安全區域

　　查看技術數據表

　　90° 1/4 轉執行器 InMax 尺寸 M

　　安全區域 | 30-150 Nm |開斷式，3位|防護等級67

　　



　　不銹鋼-...-版本

　　近海/海洋

　　涂料

　　在最大-...-CTM技術參數

　　力矩*

　　電源，自適應

　　頻率

　　旋轉角度

　　電機運行時間可調

　　彈簧復位*

　　控制方式*

　　反饋*

　　方形軸連接

　　住房保護

　　環境溫度

　　電源

　　測量

　　重量

　　安裝區域

　　*因類型而異最大 M 碼

　　30-150 牛米

　　24-240 V 交流/直流

　　50-60 赫茲

　　95°

　　40，60，90，120，150 秒/90°

　　3、 20 秒/90°

　　開關， 3 位置， 0-10 V 直流， 4-20 mA

　　0-10 V 直流，4-20 mA

　　16 x 16 毫米

　　IP67

　　-40°C

　　電纜約 1 m

　　長 × 寬 × 高 = 288 × 149 × 116 mm

　　鋁約 9.5 千克， VA 約 15 千克

　　安全區域

　　查看技術數據表交貨 – 最大尺寸(尺寸 S 或 M)

　　1 ×執行器，帶 1 m 電纜

　　1 ×用于手動超控的內六角扳手

　　4 ×螺釘安裝

　　特殊型號 – 超-...-高爐(尺寸 S 或 M)

　　用于防火閥 (InMax-...-BF) + 安全溫度觸發

　　的執行器-..

　　不銹鋼特殊型號 – 在最大-...-防空比/對賭(尺寸 S 或 M)

　　不銹鋼耐腐蝕外殼材料，類似于AISI 316，部分部件鍍鎳，不銹鋼螺釘

　　在極端天氣或惡劣氣候條件下使用

　　特殊型號涂漆(涂層)– 中美-...-中攝取 / CTM(尺寸 S 或 M)

　　鋁制外殼，帶防海水近海/海洋涂層，耐腐蝕性和海洋環境，部分部件鍍鎳，不銹鋼螺絲

　　適用于海上或陸上應用

　　附件/選件 – 英寸(尺寸 S 或 M)

　　外部、適應性強、現場可調開關

　　用于圓形阻尼器軸的安裝夾具(僅適用于 InMax 尺寸 S)

　　接線盒

　　適用于蝶閥或球閥

　　安裝支架

　　黃銅鍍鎳電纜接頭

　　不銹鋼防風雨罩，用于安裝在 InMax 執行器上

　　在極性加熱系統，用于在低至 −50 °C 的低溫下與 InMax 執行器一起使用
